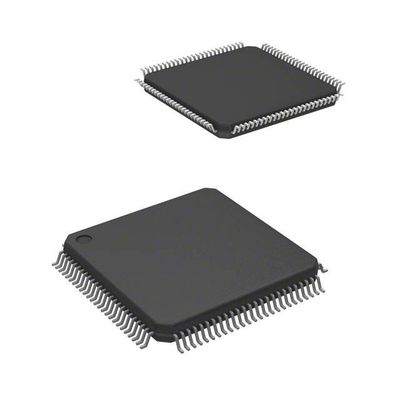

LCMXO256C-3TN100C MachXO Alan Programlanabilir Geçit Dizisi (FPGA) IC 78 256 100-LQFP
TYPE | Açıklama |
Kategoriler | Entegre devreler (IC) |
Karıştırılmış | |
FPGAs (Field Programmable Gate Array) | |
Mfr | Lattice Yarım iletkenler Şirketi |
Seriler | MachXO |
Paketleme | Tabak |
LAB/CLB sayısı | 32 |
Mantıksal eleman/ hücre sayısı | 256 |
Gelen/gidenlerin sayısı | 78 |
Voltaj - Güçlendirme | 1.71V ~ 3.465V |
Montaj Tipi | Yüzey Montajı |
Çalışma sıcaklığı | 0°C ~ 85°C (TJ) |
Paket / Çanta | 100-LQFP |
Tedarikçi Cihaz Paketi | 100-TQFP (14x14) |
Temel Ürün numarası | LCMXO256 |
ÖzellikleriLCMXO256C-3TN100C
• Uçucu olmayan, sonsuza kadar yeniden yapılandırılabilir
• Anında ∙ mikro saniyeler içinde güçlenir
• Tek çip, harici yapılandırma belleği gerekmez
• Mükemmel tasarım güvenliği, engelleyecek bir bit akışı yok
• SRAM tabanlı mantığı milisaniyede yeniden yapılandırın
• SRAM ve JTAG portu üzerinden programlanabilir olan uçucu olmayan bellek
• Uçucu olmayan hafızanın arka plan programlamasını destekler
• Uyku Modu
• 100x'e kadar statik akım azaltmasına izin verir
• TransFRTM Yeniden yapılandırması (TFR)
• Sistem çalışırken alan içi mantık güncellemesi
• Yüksek I / O mantıksal yoğunluğa
• 256 ila 2280 LUT
• Geniş paket seçenekleri ile 73 ila 271 I/O
• Densite göçü desteklenir
• Kurşunsuz / RoHS uyumlu ambalaj
• Yerleşik ve Dağıtılmış Hafıza
• 27.6 Kbits'e kadar sysMEMTM Embedded Block RAM
• 7.7 Kbit'e kadar dağıtılmış RAM
• Özel FIFO kontrol mantığı
• Esnek I/O tamponu
• Programlanabilir sysIO TM tampon çok çeşitli arayüzleri destekler:
• LVCMOS 3.3/2.5/1.8/1.5/1.2
• LVTTL
• PCI
️ • LVDS, Bus-LVDS, LVPECL, RSDS
• sysCLOCKTM PLL'ler
• Cihaz başına en fazla iki analog PLL
• Saatin çarpımı, bölümü ve faz değişimi
• Sistem düzeyinde destek
• IEEE Standartı 1149.1 Sınır Taraması
• Gemi osilatörü
• Cihazlar 3.3V, 2.5V, 1.8V veya 1.2V güç kaynağı ile çalışır
• IEEE 1532 uyumlu sistem içi programlama
TanımlamalarLCMXO256C-3TN100C
MachXO, geleneksel olarak CPLD'ler tarafından ele alınan uygulamaların gereksinimlerini karşılamak ve düşük
kapasite FPGAs: yapıştırıcı mantığı, otobüs köprüsü, otobüs arayüzü, güçlendirme kontrolü ve kontrol mantığı.
CPLD ve FPGA cihazlarının en iyi özelliklerini tek bir çipte bir araya getirir.
Çevre ve İhracat SınıflandırmalarıLCMXO256C-3TN100C
Atribut | Açıklama |
RoHS Durumu | RoHS3 Uyumlu |
Nem duyarlılık seviyesi (MSL) | 3 (168 saat) |
REACH Durumu | REACH Etkisiz |
ECCN | EAR99 |
HTSUS | 8542.39.0001 |
