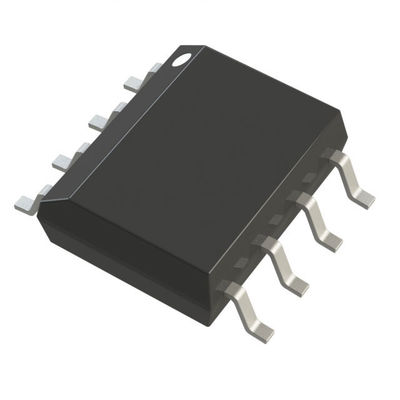

AD8206YRZ Entegre Döngü Chip Differential Amplifier 1 Döngü 8-SOIC
| TYPE | Açıklama |
| Kategoriler | Entegre devreler (IC) |
| Doğrusal | |
| Güçlendirici | |
| Enstrümanlama, OP Amps, tampon Amps | |
| Mfr | Analog Devices Inc. |
| Seriler | - |
| Paketleme | Tüp |
| Parça Durumu | Aktif |
| Güçlendirici Tipi | Farklı |
| Devre sayısı | 1 |
| Çıktı Türü | - |
| Öldürme oranı | 0.5V/μs |
| -3dB bant genişliği | 100 kHz |
| Voltaj - Giriş Değişimi | 2 mV |
| Akım - Tedarik | 2mA |
| Voltaj - Güçlendirme Süresi (Min) | 4.5 V |
| Voltaj - Güçlendirme aralığı (Max) | 5.5 V |
| Çalışma sıcaklığı | -40°C ~ 125°C |
| Montaj Tipi | Yüzey Montajı |
| Paket / Çanta | 8-SOIC (0,154", 3,90 mm genişlik) |
| Tedarikçi Cihaz Paketi | 8-SOIC |
| Temel Ürün numarası | AD8206 |
ÖzellikleriAD8206YRZ
Mevcut şunt uygulamaları için idealdir
Yüksek ortak mod gerilim aralığı
−2 V'den +65 V'ye kadar çalışmak
−25 V'den +75 V'ye kadar hayatta kalmak
Kazanç = 20
Geniş çalışma sıcaklık aralığı
Y sınıfı ve WY sınıfı için -40°C ila +125°C
WH sınıfı için -40 °C - +150 °C
İki yönlü çalışma
8 kurşunlu SOIC'de mevcut
Otomotiv uygulamaları için nitelikli
Mükemmel AC ve DC performansı
15 μV/°C ofset drift
30 ppm/°C kazanç akışı
80 dB CMRR dc 20 kHz
AD8206YRZ'nin uygulamaları
Yüksek yan akım algılama
Motor kontrolü
Transmisyon kontrolü
Dizel enjeksiyon kontrol cihazları
Motor yönetimi
Süspansiyon kontrolü
Aracın dinamik denetimleri
DC-DC dönüştürücüler
Çevre ve İhracat SınıflandırmalarıAD8206YRZ
| Atribut | Açıklama |
| RoHS Durumu | RoHS3 Uyumlu |
| Nem duyarlılık seviyesi (MSL) | 1 (Sınırsız) |
| REACH Durumu | REACH Etkisiz |
| ECCN | EAR99 |
| HTSUS | 8542.33.0001 |
