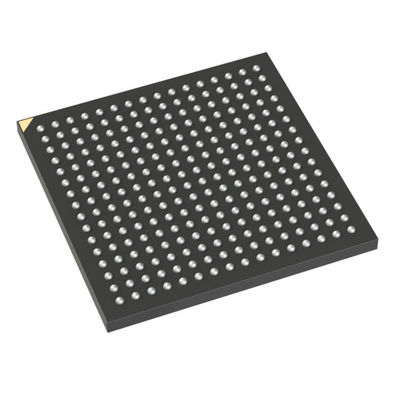

LCMXO2-4000HE-4BG256C Alan Programlanabilir Geçit Dizisi IC 206 94208 4320 256-LFBGA
| TYPE | Açıklama |
| Kategoriler | Entegre devreler (IC) |
| Karıştırılmış | |
| FPGAs (Field Programmable Gate Array) | |
| Mfr | Lattice Yarım iletkenler Şirketi |
| Seriler | MachXO2 |
| Paketleme | Tabak |
| LAB/CLB sayısı | 540 |
| Mantıksal eleman/ hücre sayısı | 4320 |
| Toplam RAM bitleri | 94208 |
| Gelen/gidenlerin sayısı | 206 |
| Voltaj - Güçlendirme | 1.14V ~ 1.26V |
| Montaj Tipi | Yüzey Montajı |
| Çalışma sıcaklığı | 0°C ~ 85°C (TJ) |
| Paket / Çanta | 256-LFBGA |
| Tedarikçi Cihaz Paketi | 256-CABGA (14x14) |
| Temel Ürün numarası | LCMXO2-4000 |
ÖzellikleriLCMXO2-4000HE-4BG256C
• Uçucu olmayan, sonsuza kadar yeniden yapılandırılabilir
• Anında ∙ mikro saniyeler içinde güçlenir
• Tek çipli, güvenli bir çözüm
• JTAG, SPI veya I2C ile programlanabilir
• Uçucu olmayan hafızanın arka plan programlamasını destekler
• Dış SPI belleği ile opsiyonel çift önyükleme
• TransFRTM Yeniden yapılandırma
• Sistem çalışırken alan içi mantık güncellemesi
• Sistem düzeyinde daha iyi destek
• Çip üzerinde sertleştirilmiş işlevler: SPI, I2C, zamanlayıcı/sayıcı
• 5.5% doğrulukta çip içi osilatör
• Sistem izleme için benzersiz TraceID
• Tek seferde programlanabilir (OTP) mod
• Geniş çalışma menzili ile tek güç kaynağı
• IEEE Standart 1149.1 sınır taraması
• IEEE 1532 uyumlu sistem içi programlama
• I/O'lar sıcak soketlemeyi destekler
• Çip üzerindeki diferansiyel sonlandırma
• Programlanabilir çekme veya çekme modu
• Çip üzerindeki esnek saatleme
• Sekiz temel saat
• Yüksek hızlı I/O arayüzleri için en fazla iki kenar saati (yalnızca üst ve alt taraflar)
• N frekanslı sentez ile cihaz başına en fazla iki analog PLL
️ Geniş giriş frekans aralığı (7 MHz ila 400 MHz)
TanımlamalarLCMXO2-4000HE-4BG256C
MachXO2 PLD'leri, uzaydan bu yana geniş bir yelpazede gelişmiş halogensiz paketlerde mevcuttur.
MachXO2 cihazları yoğunluk göçünü destekler.
Tablo 1-1'de LUT yoğunlukları, paket ve I/O seçenekleri ve diğer anahtarlar gösterilmiştir.
parametreler.
Çevre ve İhracat SınıflandırmalarıLCMXO2-4000HE-4BG256C
| Atribut | Açıklama |
| RoHS Durumu | RoHS3 Uyumlu |
| Nem duyarlılık seviyesi (MSL) | 3 (168 saat) |
| REACH Durumu | REACH Etkisiz |
| ECCN | 3A991D |
| HTSUS | 8542.39.0001 |
