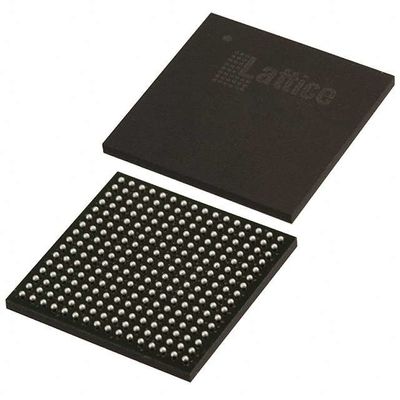

LCMXO2-4000HC-4FTG256C Alan Programlanabilir Kapı Dizisi FPGA IC 206 94208 4320 256-LBGA
| TYPE | Açıklama |
| Kategoriler | Entegre devreler (IC) |
| Karıştırılmış | |
| FPGAs (Field Programmable Gate Array) | |
| Mfr | Lattice Yarım iletkenler Şirketi |
| Seriler | MachXO2 |
| Paketleme | Tabak |
| LAB/CLB sayısı | 540 |
| Mantıksal eleman/ hücre sayısı | 4320 |
| Toplam RAM bitleri | 94208 |
| Gelen/gidenlerin sayısı | 206 |
| Voltaj - Güçlendirme | 2.375V ~ 3.465V |
| Montaj Tipi | Yüzey Montajı |
| Çalışma sıcaklığı | 0°C ~ 85°C (TJ) |
| Paket / Çanta | 256-LBGA |
| Tedarikçi Cihaz Paketi | 256-FTBGA (17x17) |
| Temel Ürün numarası | LCMXO2-4000 |
ÖzellikleriLCMXO2-4000HC-4FTG256C
• I/O'lar sıcak soketlemeyi destekler
• Çip üzerindeki diferansiyel sonlandırma
• Programlanabilir çekme veya çekme modu
• Çip üzerindeki esnek saatleme
• Sekiz temel saat
• Yüksek hızlı I/O arayüzleri için en fazla iki kenar saati (yalnızca üst ve alt taraflar)
• N frekanslı sentez ile cihaz başına en fazla iki analog PLL
️ Geniş giriş frekans aralığı (7 MHz ila 400 MHz)
• Uçucu olmayan, sonsuza kadar yeniden yapılandırılabilir
• Anında ∙ mikro saniyeler içinde güçlenir
• Tek çipli, güvenli bir çözüm
• JTAG, SPI veya I2C ile programlanabilir
• Uçucu olmayan hafızanın arka plan programlamasını destekler
• Dış SPI belleği ile opsiyonel çift önyükleme
• TransFRTM Yeniden yapılandırma
• Sistem çalışırken alan içi mantık güncellemesi
• Sistem düzeyinde daha iyi destek
• Çip üzerinde sertleştirilmiş işlevler: SPI, I2C, zamanlayıcı/sayıcı
• 5.5% doğrulukta çip içi osilatör
• Sistem izleme için benzersiz TraceID
• Tek seferde programlanabilir (OTP) mod
• Geniş çalışma menzili ile tek güç kaynağı
• IEEE Standart 1149.1 sınır taraması
• IEEE 1532 uyumlu sistem içi programlama
• Geniş Paket Seçenekleri
• TQFP, WLCSP, ucBGA, csBGA, caBGA, ftBGA, fpBGA, QFN paket seçenekleri
• Küçük ayak izi paket seçenekleri
2.5 mm x 2.5 mm kadar küçük
• Densite göçü desteklenir
• Gelişmiş halogensiz ambalajlama
TanımlamalarLCMXO2-4000HC-4FTG256C
Lattice, karmaşık tasarımların MachXO2 cihaz ailesini kullanarak verimli bir şekilde uygulanmasına izin veren çeşitli tasarım araçları sunar.
Popüler mantıksal sentez araçları, MachXO2 için sentez kütüphanesi desteği sağlar.
Çıkış, kullanıcı tarafından belirlenen tercihler ve kısıtlamalarla birlikte, tasarımın MachXO2 cihazına yerleştirilmesi ve yönlendirilmesi için.
Çevre ve İhracat SınıflandırmalarıLCMXO2-4000HC-4FTG256C
| Atribut | Açıklama |
| RoHS Durumu | RoHS3 Uyumlu |
| Nem duyarlılık seviyesi (MSL) | 3 (168 saat) |
| REACH Durumu | REACH Etkisiz |
| ECCN | 3A991D |
| HTSUS | 8542.39.0001 |
