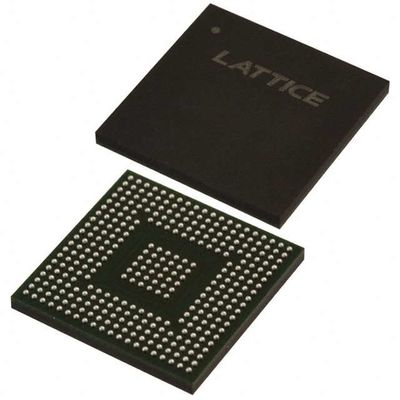

LCMXO2-4000HC-4BG332C Alan Programlanabilir Geçit Dizisi IC 274 94208 4320 332-FBGA
TYPE | Açıklama |
Kategoriler | Entegre devreler (IC) |
Karıştırılmış | |
FPGAs (Field Programmable Gate Array) | |
Mfr | Lattice Yarım iletkenler Şirketi |
Seriler | MachXO2 |
Paketleme | Tabak |
LAB/CLB sayısı | 540 |
Mantıksal eleman/ hücre sayısı | 4320 |
Toplam RAM bitleri | 94208 |
Gelen/gidenlerin sayısı | 274 |
Voltaj - Güçlendirme | 2.375V ~ 3.465V |
Montaj Tipi | Yüzey Montajı |
Çalışma sıcaklığı | 0°C ~ 85°C (TJ) |
Paket / Çanta | 332-FBGA |
Tedarikçi Cihaz Paketi | 332-CABGA (17x17) |
Temel Ürün numarası | LCMXO2-4000 |
ÖzellikleriLCMXO2-4000HC-4BG332C
• Yerleşik ve Dağıtılmış Hafıza
• 240 kbits'e kadar sysMEMTM Embedded Block RAM
• 54 kbits'e kadar Dağıtılmış RAM
• Özel FIFO kontrol mantığı
• Çip üzerindeki kullanıcı flaş belleği
• 256 kbbit'e kadar kullanıcı flaş belleği
• 100.000 yazma döngüsü
• WISHBONE, SPI, I2C ve JTAG arayüzleri üzerinden erişilebilir
• Yumuşak işlemci PROM veya Flash belleği olarak kullanılabilir
• Önceden tasarlanmış kaynak eşzamanlı giriş/çıkış
• DDR kayıtları I/O hücrelerinde
• Özel vites mantığı
• 7:1 Ekran I/O'ları için ayarlama
• Genel DDR, DDRX2, DDRX4
• DQS desteği ile özel DDR/DDR2/LPDDR belleği
• Yüksek performanslı, esnek I/O tamponu
• Programlanabilir sysIO TM tampon çok çeşitli arayüzleri destekler:
LVCMOS 3.3/2.5/1.8/1.5/1.2
LVTTL
¢ PCI
️ LVDS, Bus-LVDS, MLVDS, RSDS, LVPECL
SSTL 25/18
HSTL 18
Schmitt tetikleyici girişleri, 0,5 V'ye kadar histerez
• I/O'lar sıcak soketlemeyi destekler
• Çip üzerindeki diferansiyel sonlandırma
• Programlanabilir çekme veya çekme modu
TanımlamalarLCMXO2-4000HC-4BG332C
Lattice, birçok önceden tasarlanmış IP (Fikri Mülkiyet) LatticeCORETM modülünü sunar.
Bu yapılandırılabilir yumuşak yazılımları kullanarak,
IP çekirdekleri standartlaştırılmış bloklar olarak, kullanıcılar tasarımlarının benzersiz yönlerine odaklanmak ve verimliliğini artırmak için özgürdürler.
Çevre ve İhracat SınıflandırmalarıLCMXO2-4000HC-4BG332C
Atribut | Açıklama |
RoHS Durumu | RoHS3 Uyumlu |
Nem duyarlılık seviyesi (MSL) | 3 (168 saat) |
REACH Durumu | REACH Etkisiz |
ECCN | 3A991D |
HTSUS | 8542.39.0001 |
