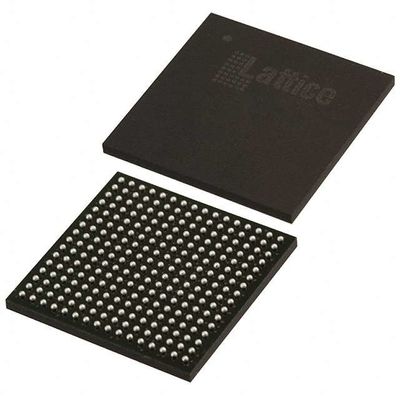

LCMXO2-2000HC-4FTG256I MachXO2 FPGA IC Çip 206 75776 2112 256-LBGA
| TYPE | Açıklama |
| Kategoriler | Entegre devreler (IC) |
| Karıştırılmış | |
| FPGAs (Field Programmable Gate Array) | |
| Mfr | Lattice Yarım iletkenler Şirketi |
| Seriler | MachXO2 |
| Paketleme | Tabak |
| LAB/CLB sayısı | 264 |
| Mantıksal eleman/ hücre sayısı | 2112 |
| Toplam RAM bitleri | 75776 |
| Gelen/gidenlerin sayısı | 206 |
| Voltaj - Güçlendirme | 2.375V ~ 3.465V |
| Montaj Tipi | Yüzey Montajı |
| Çalışma sıcaklığı | -40°C ~ 100°C (TJ) |
| Paket / Çanta | 256-LBGA |
| Tedarikçi Cihaz Paketi | 256-FTBGA (17x17) |
| Temel Ürün numarası | LCMXO2-2000 |
ÖzellikleriLCMXO2-2000HC-4FTG256I
• Yüksek performanslı, esnek I/O tamponu
• Programlanabilir sysIO TM tampon çok çeşitli arayüzleri destekler:
LVCMOS 3.3/2.5/1.8/1.5/1.2
LVTTL
¢ PCI
️ LVDS, Bus-LVDS, MLVDS, RSDS, LVPECL
SSTL 25/18
HSTL 18
Schmitt tetikleyici girişleri, 0,5 V'ye kadar histerez
• I/O'lar sıcak soketlemeyi destekler
• Çip üzerindeki diferansiyel sonlandırma
• Programlanabilir çekme veya çekme modu
• Çip üzerindeki esnek saatleme
• Sekiz temel saat
• Yüksek hızlı I/O arayüzleri için en fazla iki kenar saati (yalnızca üst ve alt taraflar)
• N frekanslı sentez ile cihaz başına en fazla iki analog PLL
️ Geniş giriş frekans aralığı (7 MHz ila 400 MHz)
• Uçucu olmayan, sonsuza kadar yeniden yapılandırılabilir
• Anında ∙ mikro saniyeler içinde güçlenir
• Tek çipli, güvenli bir çözüm
• JTAG, SPI veya I2C ile programlanabilir
• Uçucu olmayan hafızanın arka plan programlamasını destekler
• Dış SPI belleği ile opsiyonel çift önyükleme
• TransFRTM Yeniden yapılandırma
• Sistem çalışırken alan içi mantık güncellemesi
• Sistem düzeyinde daha iyi destek
• Çip üzerinde sertleştirilmiş işlevler: SPI, I2C, zamanlayıcı/sayıcı
• 5.5% doğrulukta çip içi osilatör
• Sistem izleme için benzersiz TraceID
• Tek seferde programlanabilir (OTP) mod
• Geniş çalışma menzili ile tek güç kaynağı
• IEEE Standart 1149.1 sınır taraması
• IEEE 1532 uyumlu sistem içi programlama
• Geniş Paket Seçenekleri
• TQFP, WLCSP, ucBGA, csBGA, caBGA, ftBGA, fpBGA, QFN paket seçenekleri
• Küçük ayak izi paket seçenekleri
2.5 mm x 2.5 mm kadar küçük
• Densite göçü desteklenir
• Gelişmiş halogensiz ambalajlama
TanımlamalarLCMXO2-2000HC-4FTG256I
MachXO2 PLD'leri, uzaydan bu yana geniş bir yelpazede gelişmiş halogensiz paketlerde mevcuttur.
MachXO2 cihazları yoğunluk göçünü destekler.
Tablo 1-1'de LUT yoğunlukları, paket ve I/O seçenekleri ve diğer anahtarlar gösterilmiştir.
parametreler.
Çevre ve İhracat SınıflandırmalarıLCMXO2-2000HC-4FTG256I
| Atribut | Açıklama |
| RoHS Durumu | RoHS3 Uyumlu |
| Nem duyarlılık seviyesi (MSL) | 3 (168 saat) |
| REACH Durumu | REACH Etkisiz |
| ECCN | 3A991D |
| HTSUS | 8542.39.0001 |
