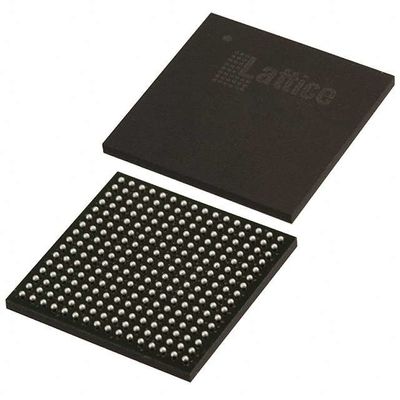

LCMXO2-1200UHC-4FTG256I Alan Programlanabilir Kapı Dizisi (FPGA) IC 79 65536 1280
TYPE | Açıklama |
Kategoriler | Entegre devreler (IC) |
Karıştırılmış | |
FPGAs (Field Programmable Gate Array) | |
Mfr | Lattice Yarım iletkenler Şirketi |
Seriler | MachXO2 |
Paketleme | Tabak |
LAB/CLB sayısı | 160 |
Mantıksal eleman/ hücre sayısı | 1280 |
Toplam RAM bitleri | 75776 |
Gelen/gidenlerin sayısı | 206 |
Voltaj - Güçlendirme | 2.375V ~ 3.465V |
Montaj Tipi | Yüzey Montajı |
Çalışma sıcaklığı | -40°C ~ 100°C (TJ) |
Paket / Çanta | 256-LBGA |
Tedarikçi Cihaz Paketi | 256-FTBGA (17x17) |
Temel Ürün numarası | LCMXO2-1200 |
ÖzellikleriLCMXO2-1200UHC-4FTG256I
Yöneticisi:
• Çip üzerindeki kullanıcı flaş belleği
• 256 kbbit'e kadar kullanıcı flaş belleği
• 100.000 yazma döngüsü
• WISHBONE, SPI, I2C ve JTAG arayüzleri üzerinden erişilebilir
• Yumuşak işlemci PROM veya Flash belleği olarak kullanılabilir
• Önceden tasarlanmış kaynak eşzamanlı giriş/çıkış
• DDR kayıtları I/O hücrelerinde
• Özel vites mantığı
• 7:1 Ekran I/O'ları için ayarlama
• Genel DDR, DDRX2, DDRX4
• DQS desteği ile özel DDR/DDR2/LPDDR belleği
• Yüksek performanslı, esnek I/O tamponu
• Programlanabilir sysIO TM tampon çok çeşitli arayüzleri destekler:
LVCMOS 3.3/2.5/1.8/1.5/1.2
LVTTL
¢ PCI
️ LVDS, Bus-LVDS, MLVDS, RSDS, LVPECL
SSTL 25/18
HSTL 18
Schmitt tetikleyici girişleri, 0,5 V'ye kadar histerez
• I/O'lar sıcak soketlemeyi destekler
• Çip üzerindeki diferansiyel sonlandırma
• Programlanabilir çekme veya çekme modu
• Çip üzerindeki esnek saatleme
• Sekiz temel saat
• Yüksek hızlı I/O arayüzleri için en fazla iki kenar saati (yalnızca üst ve alt taraflar)
• N frekanslı sentez ile cihaz başına en fazla iki analog PLL
️ Geniş giriş frekans aralığı (7 MHz ila 400 MHz)
• Uçucu olmayan, sonsuza kadar yeniden yapılandırılabilir
• Anında ∙ mikro saniyeler içinde güçlenir
• Tek çipli, güvenli bir çözüm
• JTAG, SPI veya I2C ile programlanabilir
• Uçucu olmayan hafızanın arka plan programlamasını destekler
• Dış SPI belleği ile opsiyonel çift önyükleme
• TransFRTM Yeniden yapılandırma
• Sistem çalışırken alan içi mantık güncellemesi
UygulamalarLCMXO2-1200UHC-4FTG256I
MachXO2 cihazları, 65 nm'lik uçucu olmayan düşük güçli bir işlemde tasarlanmıştır.Cihaz mimarisi, programlanabilir düşük salınım diferansiyel I / O ve I / O bankalarını kapatma yeteneği gibi birkaç özelliğe sahiptir, çip içi PLL ve osilatörler dinamik olarak.
Çevre ve İhracat SınıflandırmalarıLCMXO2-1200UHC-4FTG256I
Atribut | Açıklama |
RoHS Durumu | RoHS3 Uyumlu |
Nem duyarlılık seviyesi (MSL) | 3 (168 saat) |
REACH Durumu | REACH Etkisiz |
ECCN | 3A991D |
HTSUS | 8542.39.0001 |
