TYPE | Açıklama |
Kategoriler | Entegre devreler (IC) |
Karıştırılmış | |
FPGAs (Field Programmable Gate Array) | |
Mfr | Lattice Yarım iletkenler Şirketi |
Seriler | LA-ECP5 |
Paketleme | Tabak |
LAB/CLB sayısı | 3000 |
Mantıksal eleman/ hücre sayısı | 24000 |
Toplam RAM bitleri | 1032192 |
Gelen/gidenlerin sayısı | 197 |
Voltaj - Güçlendirme | 1.04V ~ 1.155V |
Montaj Tipi | Yüzey Montajı |
Çalışma sıcaklığı | -40°C ~ 125°C (TJ) |

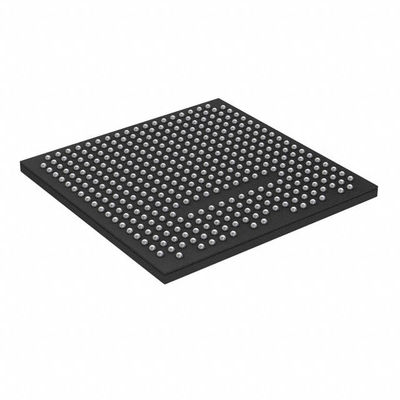

Paket / Çanta | 381-FBGA |
Tedarikçi Cihaz Paketi | 381-CABGA (17x17) |
Temel Ürün numarası | LAE5UM-25 |
ÖzellikleriLAE5UM-25F-7BG381E
* Sistem entegrasyonu için daha yüksek mantıksal yoğunluk
* 12K ila 44K LUT
* 197 ila 203 kullanıcı programlanabilir I/O
* gömülü SERDES
* 270 Mb/s, 3,2 Gb/s'ye kadar, SERDES arayüzü (ECP5UM Otomotiv)
* RDR (1.62 Gb/s) ve HDR (2.7 Gb/s) eDP'yi destekler
• * Cihaz başına en fazla dört kanal: PCI Express,Ethernet (1GbE, XAUI ve SGMII) ve CPRI
* sysDSPTM
* Tamamen kaskadlı dilimleme mimarisi
• * Yüksek performans için 12 ila 160 dilim çoğaltın ve biriktirin
* Güçlü 54 bitlik ALU işlemleri
* Zaman Bölümü Multiplexing MAC Paylaşımı
• * Yuvarlatma ve kesme
* Her dilim destekler
• * 36 x 36' nın yarısı, iki 18 x 18 veya dört 9 x 9 çarpanı
* Gelişmiş 18 x 36 MAC ve 18 x 18 Multiply-Multiply-Accumulate (MMAC) işlemleri
* Esnek Bellek Kaynakları
* 1.944 Mb' a kadar sysMEMTM Embedded Block RAM (EBR)
* 194K ile 351K bit arasında dağıtılmış RAM
* sysCLOCK Analog PLL ve DLL'ler
• * LAE5-45'te dört DLL ve dört PLL; LAE5-25 ve LAE5-12'de iki DLL ve iki PLL
* Önceden tasarlanmış kaynak eşzamanlı giriş / çıkış
* DDR kayıtları I/O hücrelerinde
* Özel okuma/yazma düzeleme işlevselliği
* Özel vites mantığı
* Kaynak eşzamanlı standart desteği
• * ADC/DAC, 7:1 LVDS, XGMII
* Yüksek Hızlı ADC/DAC cihazları
DQS mantığı ile özel DDR2/DDR3 ve LPDDR2/LPDDR3 bellek desteği, 800 Mb/s'ye kadar veri hızı
* Programlanabilir sysI/OTM tamponu geniş destekler
Arayüzler aralığı
* Çip içi sonlandırma
• * LVTTL ve LVCMOS 33/ 25/18/15/12
* SSTL 18/15 I, II
* HSUL12
* LVDS, Bus-LVDS, LVPECL, RSDS, MLVDS
* subLVDS ve SLVS, MIPI D-PHY giriş arayüzleri
* Esnek Aygıt Yapılandırması
* Yapılandırma I/O'ları için ortak banka
* SPI önyükleme flaş arayüzü
* Çift başlatma görüntüleri desteklenir
* Köle SPI
* Basit alan güncellemeleri için TransFRTM I/O
* Tek olay bozukluğu (SEU) azaltma desteği
* Yumuşak hata tespit Yerleşik sert makro
* Yumuşak Hata Düzeltmesi Kullanıcının çalışmasını durdurmadan
* Yumuşak Hata Enjeksiyonu SEU olayını sistem hatası işleme ayıklamak için taklit edin
* Sistem düzeyinde destek
* IEEE 1149.1 ve IEEE 1532 uyumlu
* Reveal Logic Analyzer
* Başlatma ve genel kullanım için çip içi osilatör
* 1.1 V çekirdek güç kaynağı
TanımlamalarLAE5UM-25F-7BG381E
ECP5 Otomobil ailesi FPGA cihazları yüksek performans özellikleri sunmak için optimize edilmiştir:
Gelişmiş bir DSP mimarisi, yüksek hızlı SERDES ve yüksek hızlı kaynak senkron arayüzleri
Ekonomik FPGA kumaşı.
Çevre ve İhracat SınıflandırmalarıLAE5UM-25F-7BG381E
Atribut | Açıklama |
RoHS Durumu | RoHS3 Uyumlu |
Nem duyarlılık seviyesi (MSL) | 3 (168 saat) |
REACH Durumu | REACH Etkisiz |
ECCN | EAR99 |
HTSUS | 8542.39.0001 |
