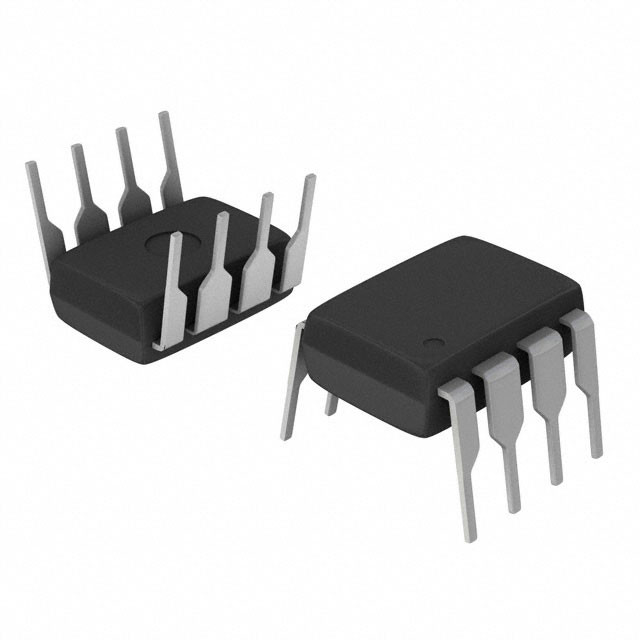

HCPL-2611-020E Mantıksal Çıkış Optoizolyatörü 10MBd Schottky Clamped 5000Vrms 15kV/μs
TYPE | Açıklama |
Kategoriler | İzolatörler |
Optoizolyatörler | |
Mantıksal Çıkış Optoisolatorları | |
Üreticisi | Broadcom Limited |
Seriler | - |
Paketleme | Tüp |
Parça Durumu | Aktif |
Kanal Sayısı | 1 |
Girişler - Sayfa 1/Sayfa 2 | 1/0 |
Voltaj - İzolasyon | 5000Vrms |
Normal Mod Geçici Bağışıklık (Min) | 15kV/μs |
Girdi Türü | DC |
Çıktı Türü | Açık toplayıcı, Schottky sıkıştırılmış |
Akım - Çıkış / Kanal | 50 mA |
Veri oranı | 10MBd |
yayılma gecikmesi tpLH / tpHL (Max) | 100nm, 100nm |
Yükselme / Düşme Zamanı (Tip) | 24n, 10n |
Voltaj - İleri (Vf) (tip) | 1.5V |
Akım - DC ileri (Eğer) (Max) | 20mA |
Voltaj - Güçlendirme | 4.5V ~ 5.5V |
Çalışma sıcaklığı | -40°C ~ 85°C |
Montaj Tipi | Çukurdan |
Paket / Çanta | 8-DIP (0.300", 7.62mm) |
Tedarikçi Cihaz Paketi | 8-DIP |
Temel Ürün numarası | HCPL-2611 |
ÖzellikleriHCPL-2611-020E
* 15 kV/μs minimum Common Mode Rejection (CMR)
VCM= HCNW2611, HCPL-2611, HCPL-4661, HCPL-0611, HCPL-0661 için 1 kV
* Yüksek hız: 10 MBd tipik
* LSTTL/TTL uyumlu
* Düşük giriş akımı kapasitesi: 5 mA
* Endüstriyel sıcaklıkta garantili AC ve DC performansı: 40 °C - + 85 °C
* 8-Pin DIP, SOIC-8, geniş vücut paketlerinde mevcuttur
* Strobable çıkış (yalnızca tek kanal ürünleri)
* Güvenlik onayı
UL tarafından tanınmış 1 dakika boyunca 3750 Vrms ve
UL1577 CSA onaylı her bir dakika için 1 dakika boyunca 5000 Vrms
(5000 Vrms/1 Dakika HCNW137/26X1 için
ve 020 Seçeneği [6N137, HCPL-2601/11/30/31,
Sadece HCPL-4661] ürünleri)
IEC/EN/DIN EN 60747-5-5 ile onaylanmış:
VIORM = 567 Vpeak için 06xx Option 060
6N137/26xx Seçeneği için VIORM = 630 Vpeak 060
HCNW137/26x1 için * VIORM =1414 Vpeak
* MIL-PRF-38534 hermetik sürümü mevcuttur
* (HCPL-56xx/66xx)
UygulamalarHCPL-2611-020E
* İzole hat alıcısı
* Bilgisayar-periferik arayüzler
* Mikroprosesör sistem arayüzleri
* A/D, D/A dönüşümü için dijital izolasyon
* Güç kaynağını değiştirmek
* Enstrüman giriş/çıkış yalıtımı
* Yer döngüsünün ortadan kaldırılması
* Darbe transformatörü değiştirme
* Motor sürücülerinde güç transistörü izolasyonu
* Yüksek hızlı mantık sistemlerinin izole edilmesi
Çevre ve İhracat SınıflandırmalarıHCPL-2611-020E
Atribut | Açıklama |
RoHS Durumu | RoHS3 Uyumlu |
Nem duyarlılık seviyesi (MSL) | 1 (Sınırsız) |
REACH Durumu | REACH Etkisiz |
ECCN | EAR99 |
HTSUS | 8541.49.8000 |
