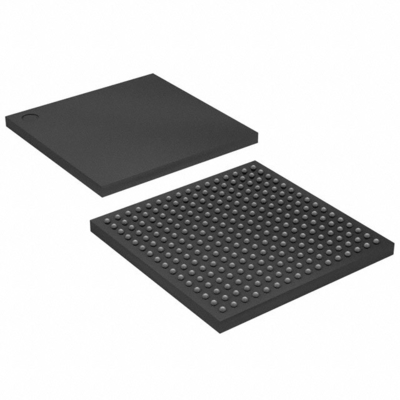

5M570ZF256C5N IC CPLD 440MC 9NS 256FBGA 9 ns 1.71V ~ 1.89V I/O 159
| TYPE | Açıklama |
| Kategoriler | Entegre devreler (IC) |
| Karıştırılmış | |
| CPLD'ler (kompleks programlanabilir mantık cihazları) | |
| Üreticisi | Bilgi |
| Seriler | MAX® V |
| Paketleme | Tabak |
| Programlanabilir Tip | Sistem Programlanabilir |
| Gecikme süresi tpd(1) Maks. | 9 ns |
| Voltaj kaynağı - İçsel | 1.71V ~ 1.89V |
| Mantıksal eleman/blok sayısı | 570 |
| Makro hücreler sayısı | 440 |
| Gelen/gidenlerin sayısı | 159 |
| Çalışma sıcaklığı | 0°C ~ 85°C (TJ) |
| Montaj Tipi | Yüzey Montajı |
| Paket / Çanta | 256-LBGA |
| Tedarikçi Cihaz Paketi | 256-FBGA (17x17) |
| Temel Ürün numarası | 5M570Z |
İşlevleri5M570ZF256C5N
MAX V cihazları iki boyutlu bir satır ve sütun tabanlı mimari içerir.
Sıra ve sütun bağlantıları sinyal bağlantıları sağlar
mantıksal dizi blokları (LAB) arasında.
Mantık dizinindeki her LAB, 10 mantık unsuru (LE) içerir.
Kullanıcı mantığı fonksiyonlarının uygun bir şekilde uygulanmasını sağlayan bir mantık.
MultiTrack bağlantısı hızlı bir şekilde
LAB'ler arasındaki ince zamanlama gecikmeleri.
Küresel olarak yönlendirilmiş bağlantılara karşı eklenen mantık seviyeleri için minimum zamanlama gecikmesi
yapılar.
LAB satırlarının ve sütunlarının ardından bulunan I/O elemanları (IOE)
MAX V cihazının çevresinde I/O pinleri besler.
Birkaç gelişmiş özelliği olan I/O tamponu. I/O pinleri Schmitt tetikleyici girişlerini destekler.
ve 33-MHz, 32-bit PCITM ve LVTTL gibi çeşitli tek uçlu standartlar.
Çevre ve İhracat Sınıflandırmaları5M570ZF256C5N
| Atribut | Açıklama |
| RoHS Durumu | RoHS Uyumlu |
| Nem duyarlılık seviyesi (MSL) | 3 (168 saat) |
| REACH Durumu | REACH Etkisiz |
| ECCN | 3A991D |
| HTSUS | 8542.39.0001 |
