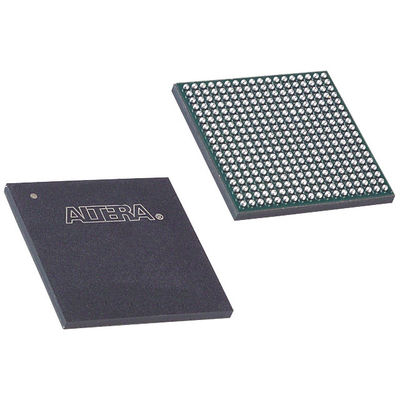

5M2210ZF324C5N IC CPLD 1700MC 7NS 324FBGA I/O 271 Makroseller 1700
| TYPE | Açıklama |
| Kategoriler | Entegre devreler (IC) |
| Karıştırılmış | |
| CPLD'ler (kompleks programlanabilir mantık cihazları) | |
| Üreticisi | Bilgi |
| Seriler | MAX® V |
| Paketleme | Tabak |
| Programlanabilir Tip | Sistem Programlanabilir |
| Gecikme süresi tpd(1) Maks. | 7 ns |
| Voltaj kaynağı - İçsel | 1.71V ~ 1.89V |
| Mantıksal eleman/blok sayısı | 2210 |
| Makro hücreler sayısı | 1700 |
| Gelen/gidenlerin sayısı | 271 |
| Çalışma sıcaklığı | 0°C ~ 85°C (TJ) |
| Montaj Tipi | Yüzey Montajı |
| Paket / Çanta | 324-LBGA |
| Tedarikçi Cihaz Paketi | 324-FBGA (19x19) |
| Temel Ürün numarası | 5M2210Z |
Özellikleri5M2210ZF324C5N
■ Düşük maliyetli, düşük güç ve uçucu olmayan CPLD mimarisi
■ Anlık açma (0,5 ms veya daha az) yapılandırma süresi
■ 25 μA kadar düşük bekleme akımı ve hızlı güç kesme / sıfırlama işlemi
■ Hızlı yayılma gecikmesi ve çıkış saatleri
■ İç osilatör
■ 200 Mbps'e kadar veri hızı ile emüle edilmiş RSDS çıkış desteği
■ 304 Mbps'e kadar veri hızı ile LVDS çıkış desteği
■ Her bir mantıksal dizin bloğuna (LAB) iki saatlik dört küresel saat
■ 8 Kbit'e kadar kullanıcı flaş belleği bloğu, 1000'e kadar okuma/yazma döngüsü ile uçucu olmayan depolama için
■ Aygıt çekirdeği için tek 18 V dış güç kaynağı
■ 3.3-V, 2.5-V, 1.8-V, 1.5-V ve 1.2-V mantık seviyelerini destekleyen MultiVolt I/O arayüzü
■ Programlanabilir ölçekleme hızı, tahrik gücü, otobüs tutma ve programlanabilir çekme dirençleri içeren otobüs dostu mimari
■ Gürültü toleranslı girişleri sağlayan Schmitt tetikleyicileri (pinin başına programlanabilir)
Uygulamalar5M2210ZF324C5N
■ PCI-SIGD PCI Yerel Otobüs Spesifikasyonu, 3.3-V operasyonu için 2.2 revizyonu ile tamamen uyumludur
■ Sıcak soket uyumlu
■ IEEE Std ile uyumlu yerleşik JTAG BST devreleri.1149.1-1990
Çevre ve İhracat Sınıflandırmaları5M2210ZF324C5N
| Atribut | Açıklama |
| RoHS Durumu | RoHS Uyumlu |
| Nem duyarlılık seviyesi (MSL) | 3 (168 saat) |
| REACH Durumu | REACH Etkisiz |
| ECCN | 3A991D |
| HTSUS | 8542.39.0001 |
