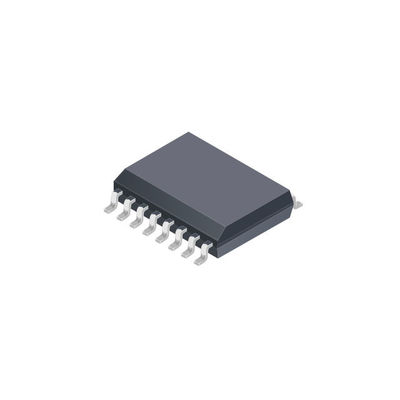

ACS733KLATR-40AB-T Akım Sensörü 40A 1 Kanal Hall Etkisi Farklılık İki Yönlü
| TYPE | Açıklama |
| Kategoriler | Algılayıcılar, Değiştiriciler |
| Akım Sensörleri | |
| Mfr | Allegro MicroSystems |
| Seriler | - |
| Paketleme | Teyp ve rulo (TR) |
| Kesme bantı (CT) | |
| Ölçüm için | AC/DC |
| Sensör tipi | Hall Etkisi, Farklılık |
| Akım - Algılama | 40A |
| Kanal Sayısı | 1 |
| Çıkış | Ratiometrik, Voltaj |
| Duyarlılık | 33mV/A |
| Sıklık | 1MHz |
| Doğruluk | ±0,5% |
| Doğruluk | ±1,7% |
| Voltaj - Güçlendirme | 3.14V ~ 3.46V |
| Yanıt Zamanı | 200 ns |
| Akım - Tedarik (Max) | 35mA |
| Çalışma sıcaklığı | -40°C ~ 125°C |
| Sınıf | Otomotiv |
| Yeterlilik | AEC-Q100 |
| Kutuplaşma | İki yönlü |
| Montaj Tipi | Yüzey Montajı |
| Paket / Çanta | 16-SOIC (0.295", 7.50 mm genişlik) |
| Tedarikçi Cihaz Paketi | 16-SOIC |
| Temel Ürün numarası | ACS733 |
ACS733KLATR-40AB-T'nin özellikleri
• AEC-Q100 otomotiv niteliği
• Yüksek bant genişliği, 1 MHz analog çıkış
• Farklılık Hall algılama ortak mod alanları reddediyor
• Yüksek yalıtımlı SOIC16 geniş gövde paketi, yüksek voltajlı uygulamalar için galvanik yalıtım sağlar
• Entegre kalkan, yüksek dv/dt geçişler nedeniyle çıkış gürültüsünü büyük ölçüde bastırarak, donanımlı iletkenden ölçeğe kapasitif koplamayı neredeyse ortadan kaldırır.
• Endüstri lideri gürültü performansı, özel amplifikatör ve filtre tasarımı sayesinde büyük ölçüde iyileştirilmiş bant genişliği ile
• UL60950-1 (ed. 2) sertifikalı
□ Dielektrik Güç Voltaj = 3.6 kVRMS
□ Temel İzolasyon Çalışma Voltajı = 616 VRMS
• Hızlı ve dıştan yapılandırılabilir aşırı akım hatası tespiti
• 1 mΩ düşük güç kaybı ve yüksek giriş akımına dayanabilme yeteneği için birincil iletken direnci
• 3,3 V ve 5 V tek güç kaynağı çalışması için seçenekler
• AC ve DC akımına orantılı çıkış voltajı
• Daha iyi doğruluk için fabrika ayarlı duyarlılık ve hareketsiz çıkış voltajı
• Neredeyse sıfır manyetik histerez
• Güçlendirme voltajından ratiyometrik çıkış
UygulamalarACS733KLATR-40AB-T
ACS732 ve ACS733, Allegro TM'den gelen yeni nesil yüksek bant genişliği akım sensörü IC'leridir.DC/DC dönüştürücülerinde ve diğer anahtarlama güç uygulamalarında yüksek frekanslı akımları ölçmek için doğru bir çözümACS732 ve ACS733, kullanıcı tarafından yapılandırılabilir aşırı akım hatası tespiti ile yüksek izolasyonlu, yüksek bant genişliği Hall etkisi tabanlı akım algılamasını sunar.
Bu özellikler, onları yüksek gerilimlerde çalışan uygulamalarda yüksek frekanslı transformatör ve akım transformatörü değiştirme için ideal hale getirir.
Çevre ve İhracat SınıflandırmalarıACS733KLATR-40AB-T
| Atribut | Açıklama |
| RoHS Durumu | RoHS3 Uyumlu |
| Nem duyarlılık seviyesi (MSL) | 3 (168 saat) |
| REACH Durumu | REACH Etkisiz |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
