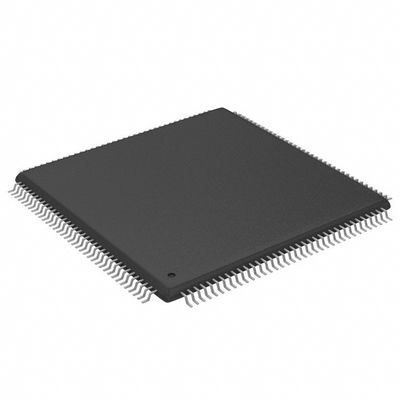

XC2S50E-6TQ144C Alan Programlanabilir Geçit Dizisi (FPGA) IC 102 32768 1728 144-LQFP
XC2S50E-6TQ144CFabrika envanteri, lütfen taleplerinizi kontrol edin ve hedef fiyat ile bizimle iletişime geçin.
Özellikleri XC2S50E-6TQ144C
Türü | Açıklama |
Kategoriler | Entegre devreler (IC) |
Karıştırılmış | |
FPGAs (Field Programmable Gate Array) | |
Mfr | AMD |
Seriler | Spartan®-IIE |
Paket | Tabak |
LAB/CLB sayısı | 384 |
Mantıksal eleman/ hücre sayısı | 1728 |
Toplam RAM bitleri | 32768 |
Gelen/gidenlerin sayısı | 102 |
Kapı sayısı | 50000 |
Voltaj - Güçlendirme | 1.71V ~ 1.89V |
Montaj Tipi | Yüzey Montajı |
Çalışma sıcaklığı | 0°C ~ 85°C (TJ) |
Paket / Çanta | 144-LQFP |
Tedarikçi Cihaz Paketi | 144-TQFP (20x20) |
Temel Ürün numarası | XC2S50E |
ÖzellikleriXC2S50E-6TQ144C
•İkinci nesil ASIC yedekleme teknolojisi
-15.552 mantıksal hücreye kadar yoğunluklar600,000 sistem kapıları
-Virtex'e dayalı kolaylaştırılmış özellikler®
- E FPGAMimarlık-Sistem içi sınırsızYeniden programlanabilirlik
-Çok düşük maliyet-Maliyet etkin 0.15 mikron teknolojisi
•Sistem düzeyinde özellikler
-SelectRAM TM hiyerarşik bellek:
·16 bit/LUT dağıtılmış RAM
·Yapılandırılabilir 4K-bit gerçek çift portlu blok RAM
·Dış RAM'e hızlı arayüzler
-Tam olarak 3.3V PCI uyumlu, 66 MHz'de 64 bit veCardBus uyumlu
-Düşük güç segmentli yönlendirme mimarisi
-Yüksek hızlı aritmetik için özel taşıma mantığı
-Verimli katlayıcı desteği
-Geniş için kaskad zinciri
- Giriş fonksiyonları
-Etkinleştirme, ayarlama, sıfırlama ile bol sayıda kayıt/kapak
-Gelişmiş saat kontrolü için dört özel DLL
·Saat dağıtım gecikmesini ortadan kaldır
·Katlama, bölme veya faz değişimi-Dört anadüşük
- Eğlenceli.küreselsaatdağıtımağlar
-IEEE 1149.1 uyumlu sınır tarama mantığı
•Çok yönlü I/O ve ambalaj
-Pb'siz paket seçenekleri
-Düşük
- tüm yoğunluklarda mevcut maliyet paketleri
-Aile ayak iziOrtak paketlerde
-19 yüksek performanslı arayüz standartları·LVTTL, LVCMOS, HSTL, SSTL, AGP, CTT, GTL·LVDS ve LVPECL diferansiyel I/O
-En fazla 205 farklı I/O çifti girebilir,çıkış veya iki yönlü
-Hot swap I/O (CompactPCI dostu)
•1.8V'de güç veren mantıksal çekirdek ve 1.5V'de güç veren I/O'lar,2.5V veya 3.3V
•Güçlü Xilinx tarafından destekleniyor.®ISE®Gelişimsistem
-Tamamen otomatik haritalama, yerleştirme ve yönlendirme
-Tasarım giriş ve doğrulama araçlarıyla entegre
-Geniş IP kütüphanesi DSP fonksiyonları veYumuşak işlemciler
Spartan-IIE ailesi ile Spartan-II karşılaştırıldığındaAile
•Daha yüksek yoğunluk ve daha fazla I/O
•Daha yüksek performans
•Maliyet etkin paketlerdeki eşsiz pinoutlar
•Farklılık sinyali-LVDS, Bus LVDS, LVPECL
• VCCINT= 1.8V- Düşük güç.-Dış direnç ile 5V tolerans-Doğrudan 3V toleransı
•PCI, LVTTL ve LVCMOS2 giriş tamponlarıVCCOV yerineCCINT
•Eşsiz daha büyük bit akışı
Çevre ve İhracat SınıflandırmalarıXC2S50E-6TQ144C
Atribut | Açıklama |
RoHS Durumu | RoHS uyumlu değil |
Nem duyarlılık seviyesi (MSL) | 3 (168 saat) |
REACH Durumu | REACH Etkisiz |
ECCN | EAR99 |
HTSUS | 8542.39.0001 |
