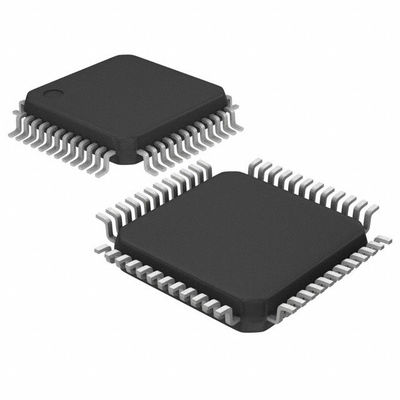

R5F10PGHCKFB#55 Mikro denetleyici IC 16-Bit 24MHz 192KB (192K x 8) FLASH 48-LFQFP
R5F10PGHCKFB#55Fabrika envanteri, lütfen taleplerinizi kontrol edin ve hedef fiyat ile bizimle iletişime geçin.
Özellikleri R5F10PGHCKFB#55
Türü | Açıklama |
Kategoriler | Entegre devreler (IC) |
Karıştırılmış | |
Mikro denetleyiciler | |
Mfr | Renesas Electronics Corporation |
Seriler | RL78/F14 |
Paket | Teyp ve rulo (TR) |
Çekirdek İşlemci | RL78 |
Çekirdek Boyutu | 16 bit |
Hız | 24MHz |
Bağlantı | CANbus, CSI, I2C, LINbus, SPI, UART/USART |
Periferik cihazlar | LVD, POR, PWM, WDT |
Gelen/gidenlerin sayısı | 38 |
Program Bellek Büyüklüğü | 192KB (192K x 8) |
Program Bellek Tipi | Flaş |
EEPROM Boyutu | 8K x 8 |
RAM Boyutu | 16K x 8 |
Voltaj - Güçlendirme (Vcc/Vdd) | 2.7V ~ 5.5V |
Veri Değiştiricileri | A/D 17x10b SAR; D/A 1x8b |
Osilatör Tipi | İç |
Çalışma sıcaklığı | -40°C ~ 125°C (TA) |
Montaj Tipi | Yüzey Montajı |
Tedarikçi Cihaz Paketi | 48-LFQFP (7x7) |
Paket / Çanta | 48-LQFP |
Temel Ürün numarası | R5F10 |
ÖzellikleriR5F10PGHCKFB#55
* En az talimat yürütme süresi yüksek hızdan değiştirilebilir (0.03125μs: @ 32 MHz yüksek-HızÇip üzerindesalınım saativeya PLL saati) ultra düşük-Hız (66.6μs: @ 15 kHz düşük fonksiyon-Hız- Evet.Çipsalınım saati)
*Genel-Amaçlı kayıt: 8 bit×32 kayıt (8 bit)×8 kayıt×4 banka)
*ROM: 16 ila 256KB
*RAM: 1 ila 20KB
*Veri flaş belleği:4 KB/8 KB
*Yüksek- Hızla...Çip osilatör saati•32 MHz (Tip), 24 MHz (Tip) arasından seçilebilir.), 16 MHz (Tip), 12 MHz (Tip), 8 MHz (Tip), 4 MHz (Tip) ve 1MHz (Typ.) (64 arasından seçilebilir)Zamanlayıcı RD kullanıldığında MHz (Tipik) ve 48 MHz (Tipik)
*Düşük-Hızlılık çip üzerindeki osilatör saati: 15 kHz×2 kanal (bir tanesi WWDT için ve biri CPU ve çevresel cihazlar için)WWDT'den)
*- Evet.- Çip.PLL(×3,×4,×6,×8)
*- Evet.- Tek çip- Güç-Flash bellek tedarik et (blok silme/yazma fonksiyonu yasaklanmaktadır)
*Kendim- programlama(boot swap fonksiyonu/flash shield penceresi fonksiyonu ile)
*- Evet.- Çip düzeltme fonksiyonu
*- Evet.- Çip gücü-Baştan ayarlama (POR) devre ve voltaj dedektörü (LVD)
*- Evet.- Çip gözcü köpeğiMer (özlü düşük- Çip üzerindeki hızsalınım saati)
*Katla / böl / katla& toplama talimatları desteklenir
•16 bits×16 bit = 32 bit ( İmzalanmamış veya imzalanmış)
•32 bit÷32Bit = 32 bit ( İmzalanmamış)
•16 bit×16 bit + 32 bit = 32 bit ( İmzalanmamış veya imzalanmış)
* - Evet.- Çip anahtarı kesme fonksiyonu
* - Evet.- Çip saat çıkışı/sürekli çıkış denetleyici
* - Evet.-çip BCD ayarlama
* I/O portları: 16 ila 92 (bir giriş dahil)- Sadece pin)
* Zamanlayıcı
•16-bit zamanEr dizi birimi: 8 ila 16 kanal
•16 bitlik zamanlayıcı RD: 2kanallar(altı üçgen)- dalga çıkışları; testere dişi dalga/üçgen dalga modülasyonu)
•16 bitlik zamanlayıcı RJ: 1 kanal
•Gözcü saatçisi: 1 kanal
•Gerçek.- Zaman saati: 1 kanal
*Seri arayüzü
•CSI.
•UART/UART (LIN)- Otobüs.desteklenir)
•LINModül( efendi/köle)desteklenir)
•Ben...2C/basitleştirilmiş I2C
•YapabilirArabirim (RS)-CAN lite)
*8/10 bit çözünürlüklü A/D dönüştürücü(VDD=2.75,5 V'ye kadar): 4 ila 31 kanal
*DTC(Max.44 kaynak)
*ELC(Olay bağlantısı kaynağı için en fazla 26 kanal, en fazla 9 kanal)NELS için etkinlik bağlantısı varış noktası)Not:
*Güvenlik fonksiyonus (CRC hesaplaması,Saat monitörü, AD testi, SFR koruması vb.)
*8 bitlik D/A dönüştürücüNot:
*- Evet.- Çip.karşılaştırıcı: 1 kanal (Giriş Pini: 4 kanal)Not:
*Güç kaynağı voltajı: VDD=2.7 ile 5.5 V
UygulamalarR5F10PGHCKFB#55
Genel otomotiv elektrik uygulamaları(motor kontrolü, kapı kontrolü,ışık kontrolü,vb..), motosiklet motorukontrol
Çevre ve İhracat SınıflandırmalarıR5F10PGHCKFB#55
Atribut | Açıklama |
RoHS Durumu | RoHS3 Uyumlu |
Nem duyarlılık seviyesi (MSL) | 3 (168 saat) |
REACH Durumu | REACH Etkisiz |
ECCN | 3A991A2 |
HTSUS | 8542.31.0001 |
