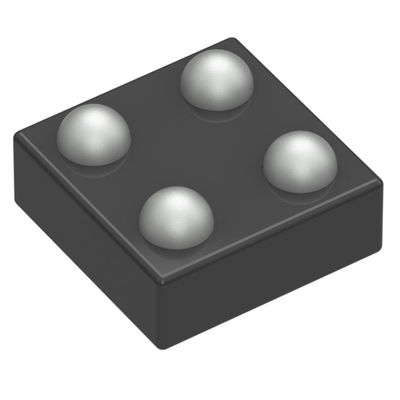

ADP191ACBZ-R7 Güç Değiştiricisi / Sürücüsü 1: 1 P-Kanal 500mA 4-WLCSP (0.76x0.76)
TYPE | Açıklama |
Kategoriler | Entegre devreler (IC) |
Güç Yönetimi (PMIC) | |
Güç dağıtım anahtarları, yük sürücüleri | |
Mfr | Analog Devices Inc. |
Seriler | - |
Paketleme | Teyp ve rulo (TR) |
Kesme bantı (CT) | |
Değiştirme Tipi | Genel Amaç |
Çıktı sayısı | 1 |
Vergi - Giriş: Çıktı | 1:01 |
Çıktı Yapılandırması | Yüksek taraf |
Çıktı Türü | P-Kanal |
Arayüz | Aç/Kapat |
Voltaj - Yük | 1.1V ~ 3.6V |
Voltaj - Güçlendirme (Vcc/Vdd) | Gerekmiyor |
Akım - Çıktı (Max) | 500mA |
Rds On (Tip) | 80mOhm |
Girdi Türü | Değiştirmeyen |
Özellikleri | Yük boşaltma, döngü hızı kontrol edilir |
Hata Koruması | - |
Çalışma sıcaklığı | -40°C ~ 125°C (TJ) |
Montaj Tipi | Yüzey Montajı |
Tedarikçi Cihaz Paketi | 4-WLCSP (0.76x0.76) |
Paket / Çanta | 4-WFBGA, WLCSP |
Temel Ürün numarası | ADP191 |
ADP191ACBZ-R7'nin özellikleri
1.8 V'de 105 mΩ'luk düşük RDSON
İç çıkış boşaltma direnci (ADP191)
Değiştirme öldürme oranı sınırlaması (ADP191)
Düşük giriş voltaj aralığı: 1.1 V ila 3.6 V
500 mA sürekli çalışma akımı
İşletilebilen kontrol mantığı için yerleşik seviye değişimi
1.2 V mantığıyla
Düşük 2 μA (maksimum) toprak akımı
Ultra düşük kapanma akımı: <1 μA
Ultra küçük 0.8 mm × 0.8 mm, 4 toplu, 0.4 mmlik bir WLCSP
UygulamalarADP191ACBZ-R7
Mikroprosesör sistemleriYönetici:
Cep telefonları
Dijital kameralar ve ses cihazları
Taşınabilir ve pille çalışan ekipmanlar
Çevre ve İhracat SınıflandırmalarıADP191ACBZ-R7
Atribut | Açıklama |
RoHS Durumu | RoHS3 Uyumlu |
Nem duyarlılık seviyesi (MSL) | 1 (Sınırsız) |
REACH Durumu | REACH Etkisiz |
ECCN | EAR99 |
HTSUS | 8542.39.0001 |
