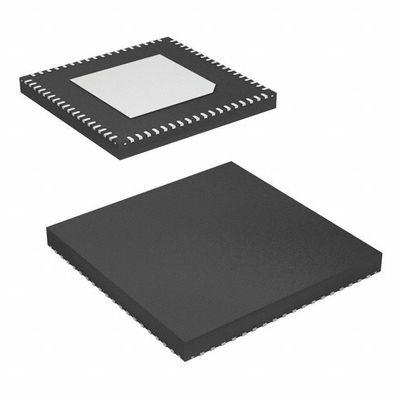

ADAU1466WBCPZ300RL 32BIT SIGMADSP AUDIO 24K/80K Entegre Devre Çip
TYPE | Açıklama |
Kategoriler | Entegre devreler (IC) |
Karıştırılmış | |
DSP (Dijital Sinyal İşlemcileri) | |
Üreticisi | Analog Devices Inc. |
Seriler | SigmaDSP® |
Paketleme | Teyp ve rulo (TR) |
Kesme bantı (CT) | |
Türü | Sigma |
Arayüz | I2C, SPI |
Saat Hızı | 294.912MHz |
Uçucu olmayan hafıza | ROM (96kB) |
Çip içi bellek | 320kB |
Voltaj - I/O | 3.30V |
Voltaj - çekirdek | 1.20V |
Çalışma sıcaklığı | -40°C ~ 105°C (TA) |
Sınıf | Otomotiv |
Montaj Tipi | Yüzey Montajı |
Paket / Çanta | 72-VFQFN Açık Padd, CSP |
Tedarikçi Cihaz Paketi | 72-LFCSP-VQ (10x10) |
Temel Ürün numarası | ADAU1466 |
ÖzellikleriADAU1466WBCPZ300RL
Otomotiv uygulamaları için nitelikli
Geliştirilmiş ses işleme için tamamen programlanabilir ses DSP
SigmaStudio'nun özellikleri, özel bir grafik programlaması
Özel sinyal akışlarının geliştirilmesi için bir araç
294.912 MHz'e kadar, 32 bit SigmaDSP çekirdeği 1.2 V
24 kW'a kadar program belleği
80 kW'a kadar parametreler/veri RAM'i
48 kHz'de örnek başına 6144 SIMD talimatı kadar
48 kHz'de 1600 ms'e kadar dijital ses gecikme havuzu
Sesli giriş/çıkış ve yönlendirme
4 seri giriş portu, 4 seri çıkış portu
48 kanallı, 32 bitlik dijital I/O, 192 kHz örnekleme hızına kadar
TDM, I2S, sol ve sağ için esnek yapılandırma gereklidir.
formatlar ve PCM
8 stereo ASRC'ye kadar 1:8'den 7'ye kadar.751:1 oranı ve
139 dB dinamik aralığı
Stereo S/PDIF giriş ve çıkışı 192 kHz
Dört PDM mikrofon giriş kanalı
Çok kanallı, bayt adreslenebilir TDM seri portları
Kristalden ana saat üretmek için saat osilatörü
Tam sayı PLL ve esnek saat jeneratörleri
Entegre ölçekleme sıcaklık sensörü
I2C ve SPI kontrol arayüzleri (hem köle hem de master)
Tek başına çalışma
Seri EEPROM'dan kendi kendine başlatma
6 kanallı, 10 bitlik SAR yardımcı kontrol ADC
Dijital kontrol ve çıkışlar için 14 çok amaçlı pin
3,3 V güç kaynağından 1,2 V üretmek için çip içi düzenleyici
72 kurşun, 10 mm × 10 mm LFCSP paketi 5,3 mm
Açık bant
Sıcaklık aralığı: -40°C - +105°C
UygulamalarADAU1466WBCPZ300RL
Otomobil ses işleme
Baş birimleri
Dağıtılmış amplifikatörler
Arka koltuk eğlence sistemleri
Gömlek amplifikatörleri
Ticari ve profesyonel ses işleme
Çevre ve İhracat SınıflandırmalarıADAU1466WBCPZ300RL
Atribut | Açıklama |
RoHS Durumu | RoHS3 Uyumlu |
Nem duyarlılık seviyesi (MSL) | 3 (168 saat) |
REACH Durumu | REACH Etkisiz |
ECCN | EAR99 |
HTSUS | 8542.39.0001 |
