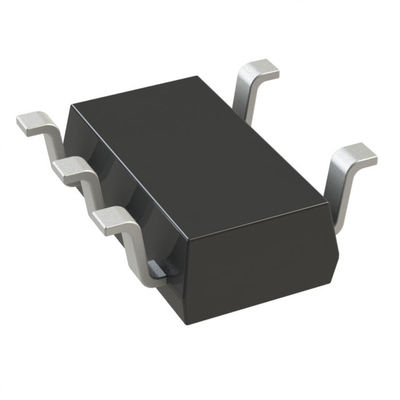

ADA4891-1ARJZ-R7 Genel Amaçlı Güçlendirici 1 Devre Demiryolundan Demiryoluna SOT-23-5
TYPE | Açıklama |
Kategoriler | Entegre devreler (IC) |
Doğrusal | |
Güçlendirici | |
Enstrümanlama, OP Amps, tampon Amps | |
Mfr | Analog Devices Inc. |
Seriler | - |
Paketleme | Teyp ve rulo (TR) |
Kesme bantı (CT) | |
Güçlendirici Tipi | Genel Amaç |
Devre sayısı | 1 |
Çıktı Türü | Demiryolundan Demiryoluna |
Öldürme oranı | 210V/μs |
-3dB bant genişliği | 240 MHz |
Akım - Girdi Tarafsızlığı | 2 pA |
Voltaj - Giriş Değişimi | 2.5 mV |
Akım - Tedarik | 4.4mA |
Akım - Çıkış / Kanal | 125 mA |
Voltaj - Güçlendirme Süresi (Min) | 2.7 V |
Voltaj - Güçlendirme aralığı (Max) | 5.5 V |
Çalışma sıcaklığı | -40°C ~ 125°C |
Montaj Tipi | Yüzey Montajı |
Paket / Çanta | SC-74A, SOT-753 |
Tedarikçi Cihaz Paketi | SOT-23-5 |
Temel Ürün numarası | ADA4891 |
ÖzellikleriADA4891-1ARJZ-R7
Otomotiv uygulamaları için nitelikli
Yüksek hız ve hızlı yerleşim
−3 dB bant genişliği: 220 MHz (G = +1)
Süzme hızı: 170 V/μs
% 0.1'e yerleşme süresi: 28 ns
Video özellikleri (G = +2, RL = 150 Ω)
0.1 dB kazanç düzlüğü: 25 MHz
Farklılık kazanç hatası: 0,05%
Farklı faz hatası: 0.25°
Tek tedarik operasyonu
Geniş güç aralığı: 2,7 V ila 5,5 V
Güçlendirme raylarından 50 mV'ye kadar çıkış dalgalanmaları
Düşük bozulma: 1 MHz'de 79 dBc SFDR
Doğrusal çıkış akımı: -40 dBc'de 125 mA
Düşük güç: amplifikatör başına 4.4 mA
ADA4891-1ARJZ-R7 uygulamaları
Otomotiv infotainment sistemleri
Otomobil sürücü yardım sistemleri
Görüntüleme
Tüketici videosu
Aktif filtreler
Koaksiyel kablo sürücüleri
Saat tamponu
Fotodiyot ön güçlendirici
Bağlantı görüntü sensörü ve tamponları
Çevre ve İhracat SınıflandırmalarıADA4891-1ARJZ-R7
Atribut | Açıklama |
RoHS Durumu | RoHS3 Uyumlu |
Nem duyarlılık seviyesi (MSL) | 1 (Sınırsız) |
REACH Durumu | REACH Etkisiz |
ECCN | EAR99 |
HTSUS | 8542.33.0001 |
