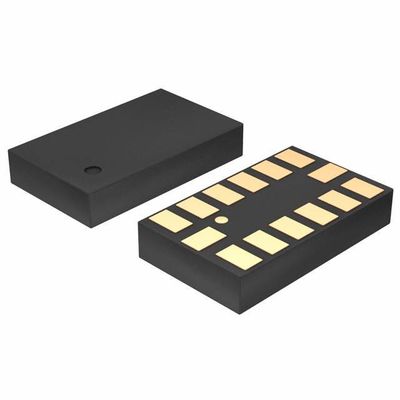

ADXL345 Hızlandırıcı X, Y, Z Eksi ±2g, 4g, 8g, 16g 0.05Hz ~ 1.6kHz 14-LGA (3x5)
TYPE | Açıklama |
Kategoriler | Algılayıcılar, Değiştiriciler |
Hareket sensörleri | |
Hızlandırıcılar | |
Üreticisi | Analog Devices Inc. |
Seriler | - |
Paketleme | Tabak |
Türü | Dijital |
Eksen | X, Y, Z |
Hızlandırma aralığı | ±2g, 4g, 8g, 16g |
Duyarlılık (LSB/g) | 256 (±2g) ~ 32 (±16g) |
Duyarlılık (mV/g) | - |
Bant genişliği | 0.05Hz ~ 1.6kHz |
Çıktı Türü | I2C, SPI |
Voltaj - Güçlendirme | 2V ~ 3.6V |
Özellikleri | Düzenlenebilir bant genişliği |
Çalışma sıcaklığı | -55°C ~ 105°C |
Montaj Tipi | Yüzey Montajı |
Paket / Çanta | 14-VFLGA |
Tedarikçi Cihaz Paketi | 14-LGA (3x5) |
Temel Ürün numarası | ADXL345 |
ÖzellikleriADXL345
Ultra düşük güç: ölçüm modunda 23 μA kadar düşük ve
0.1 μA bekleme modunda VS = 2.5 V (tipik)
Güç tüketimi bant genişliği ile otomatik olarak ölçeklendirilir
Kullanıcı tarafından seçilebilir çözünürlük 10 ila 13 bit
Tüm g aralıklarındaki 4 mg/LSB ölçek faktörü
32 numune FIFO ana işlemci yükünü en aza indirir
Tek dokunuş, çift dokunuş ve serbest düşme algılama
Faaliyet/faaliyetsizlik izleme
Güçlendirme voltaj aralığı: 2,0 V ila 3,6 V
I/O voltaj aralığı: 1,7 V'den VS'ye kadar
SPI (3 ve 4 tel) ve I2C dijital arayüzleri
Fleksibel kesme modları kesme pinine haritalanabilir
Seri komutu ile seçilebilir ölçüm aralıkları
Bant genişliği seri komut ile seçilebilir
10,000 g şok sağkalımı
Pb içermeyen/RoHS uyumlu
Küçük ve ince: 3 mm × 5 mm × 1 mm LGA paketi
Geliştirilmiş Ürün Özellikleri
Savunma ve havacılık uygulamalarını destekler (AQEC standardı)
Genişletilmiş endüstriyel sıcaklık aralığı (−55°C'den +105°C'ye)
Kontrollü üretim temel seviyesi
Bir montaj/sınav alanı
Bir üretim yeri
Gelişmiş ürün değişikliği bildirimi
İsteğe bağlı olarak mevcut nitelik verileri
ADXL345'in uygulamaları
Endüstriyel ekipman
Havacılık ekipmanları
Çevre ve İhracat SınıflandırmalarıADXL345
Atribut | Açıklama |
RoHS Durumu | RoHS3 Uyumlu |
Nem duyarlılık seviyesi (MSL) | 3 (168 saat) |
REACH Durumu | REACH Etkisiz |
ECCN | EAR99 |
HTSUS | 8542.39.0001 |
