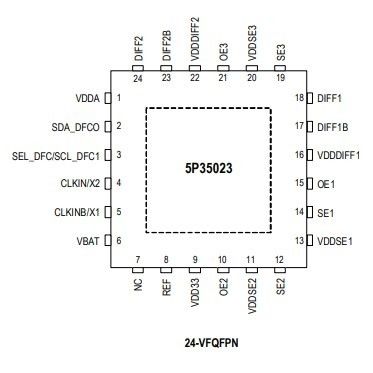

5P35023B-155NLGI8 Saat/Saatlama Entegre Döngü IC Saat Jeneratörü 24QFN
TYPE | Açıklama |
Kategoriler | Entegre devreler (IC) |
Saat/Saatlama | |
Saat jeneratörleri, PLL'ler, frekans sentezleyicileri | |
Üreticisi | Renesas Electronics Corporation |
Seriler | * |
Paketleme | Teyp ve rulo (TR) |
Parça Durumu | Aktif |
Temel Ürün numarası | 5P35023 |
Özellikleri5P35023B-155NLGI8
▪ OE, PD#, PPS veya DFC kontrol fonksiyonu olarak yapılandırılabilir OE pin fonksiyonu
▪ Yapılandırılabilir PLL bant genişliği; titreşim zirvesini en aza indirir
▪ PPS: Proaktif Enerji tasarrufu özellikleri, son cihazın güç kesme modunda enerji tasarrufu sağlar
▪ PPB: Performans Güç Denge özelliği, gerekli performansı temel alarak minimum güç tüketimini sağlar
▪ DFC: Dinamik Frekans Kontrolü özelliği, kullanıcının 4 farklı frekans arasında dinamik olarak ve sorunsuz bir şekilde geçiş yapmasını sağlar
▪ İki PLL, sistem EMI'sini düşürmek için bağımsız yayılmış spektrum saatlerini destekliyor
▪ Kullanıcı yapılandırmasını OTP belleğine kaydet
▪ I^2 C arayüzü
▪ Otomotiv sınıfı 2 (-40°C'den +105°C'ye) veya endüstriyel (-40°C'den +85°'ye) sıcaklık aralığında mevcuttur
▪ Yapılandırılabilir LP-HSCL, LVDS, LVPECL, LVCMOS çıkış çiftleri ile 2 DIFF çıkışı. 1MHz/500MHz (160MHz LVCMOS modu ile)
▪ 3 LVCMOS çıkışı: 1MHz 160MHz
▪ REF + 3 × SE + 2 × DIFF_T/C olarak maksimum 8 LVCMOS çıkışı
▪ Tüm SE1?? SE3 için desteklenen düşük güçli 32.768kHz saat
5P35023B-155NLGI8 için uygulamalar
▪ PCIe Gen1?? 3 saat jeneratörü
▪ Tüketici kullanımları için kristal değiştiriciler
▪ Akıllı Cihaz
▪ Bilgisayar ve tüketici uygulamaları
▪ Otomobil uygulamaları (bilgi eğlencesi, gösterge panosu, kamera/görüntü, bilgisayar, ağ)
Çevre ve İhracat Sınıflandırmaları5P35023B-155NLGI8
Atribut | Açıklama |
Nem duyarlılık seviyesi (MSL) | 1 (Sınırsız) |
REACH Durumu | REACH Etkisiz |
ECCN | EAR99 |
HTSUS | 8542.39.0001 |
