24 V DC 1769-L16ER-BB1B Allen Bradley, CompactLogix 384KB DI/O Denetleyicili
CompactLogix 384KB DI/O Denetleyici
Ürün Açıklaması1769-L16ER-BB1B
Rockwell ControlLogix, bir Rockwell Automation sistemi ve büyük ölçekli uygulamalar için tasarlanmış ölçeklenebilir bir kontrol sistemidir.Güçlü bir işlemciye ve bir dizi giriş/çıkışa sahip olması, onu çok çeşitli endüstriyel uygulamalar için ideal bir seçim haline getirir.

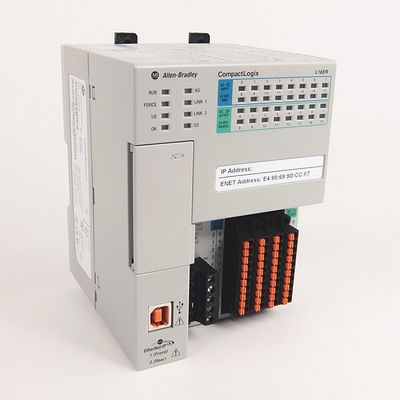

Allen-Bradley 1769-L16ER-BB1B CompactLogix 5370 L1 Ethernet İşlemci Modülü, DLR özellikli Çift Ethernet, 384KB Bellek, 1 x USB Programlama/İndirme Bağlantı Noktası, 2 x EtherNet/IP Bağlantı Noktası, (16) 24V DC Dijital Girişler, (16) 24V DC Dijital Çıkışlar, 1734 NOKTA G/Ç yoluyla 6 G/Ç Genişletme, 4 Ethernet IP Düğümü, 24V DC Güç, POINT G/Ç (1734) arka paneli kullanır, 1GB SD kart ile birlikte gelir ve 2GB'a kadar SD kartı destekleyebilir.
Teknik parametreler1769-L16ER-BB1B'nin
| Bağlanmak | 1769-L16ER-BB1B |
| çıktılar | 16 |
| Gerilim kategorisi | 24V DC kaynak |
| İşlem Voltaj Mesafesi |
10...28,8V DC 24V DC Nom |
| Çıkış gecikmesi, kapalıdan açık | 0,1 ms |
| Çıkış gecikmesi, açıktan kapalıya | 0,1 ms |
| Durum dışı kaçak akım, maks. | 24V DC'de 0,5 mA |
| Durum akımı, min | kanal başına 1 mA |
| Durum gerilim düşüşü, maks. | 0.6VDC |
| Nokta başına akım, maks. | 0,5A |
| Modül başına akım, maks. | 3A |
| Nokta başına dalgalanma akımı, maks. | Nokta başına 100 ms için 1 A, her 2 saniyede bir tekrarlanabilir |
| izolasyon gerilimi | 50V DC (sürekli), Temel İzolasyon Tipi500 V AC'de 60 saniye test edildi, sistemden sahayaBireysel kanallar arasında izolasyon yok |
| İzole gruplar | Hiçbiri |
| Pilot görev derecesi | 0,5 A |
uygulamaları1769-L16ER-BB1B
Rockwell Controllogix, Allen-Bradley'in model numarasına sahip gelişmiş bir kontrol sistemidir.1769-L16ER-BB1B.
CompactLogix 5370 ve Compact GuardLogix 5370 Denetleyici Katalog Numaraları
1769-L16ER-BB1B, 1769-L18ER-BB1B, 1769-L18ERM-BB1B, 1769-L18ERM-BB1BK, 1769-L19ER-BB1B, 1769-L19ER-BB1BK, 1769-L24ER-QB1B,1769-L24ER-QBFC1B, 1769-L24ER-QBFC1BK, 1769-L27ERM-QBFC1B, 1769-L30ER, 1769-L30ER-NSE, 1769-L30ERK, 1769-L30ERM,1769-L30ERMK, 1769-L30ERMS, 1769-L33ER,1769-L33ERK, 1769-L33ERM, 1769-L33ERMK, 1769-L33ERMS, 1769-L33ERMSK,1769-L36ERM, 1769-L36ERMS, 1769-L37ERM, 1769-L37ERMK, 1769-L37ERMS, 1769-L37ERMSK, 1769-L38ERM, 1769-L38ERMK,1769-L38ERMS, 1769-L38ERMSK
Gömülü Güç Kaynağıile ilgili1769-L16ER-BB1B
| Bağlanmak | 1769-L16ER-BB1B, |
| Giriş Gerilimi Aralığı | 10...28,8VDC |
| Giriş voltajı, nom | 24V DC |
| Hat gereksinimi (VDC), min | 30VA |
| Mevcut 5V DC POINTBus arka panel akımı | 1A @ 5V DC |
| Akım çekişi @ 24V DC, alan gücü, maks. | 3 A(1) |
| ani, maks. | 10 A |
| Hat kaybı geçiş | 10 ms...10 sn |
| Çıkış veriyolu akım kapasitesi, maks. | 0,1...3 A @ 5V DC |
| Yük akımı, min | 300mA |
| Güç dağılımı, maks. | 12 W |
| Kısa devre koruması |
dahili sigorta değiştirilemez |
| aşırı gerilim koruması | Evet |
CompactLogix 5370 L1 Denetleyiciler için Minimum Boşluk Gereksinimleri1769-L16ER-BB1B
SSS
S: Rockwell Controllogix hangi sertifikaya sahiptir?
C: CE sertifikasına sahiptir.
S: Rockwell Controllogix için minimum sipariş miktarı nedir?
C: Minimum sipariş miktarı 1'dir.
S: Rockwell Controllogix için paketleme detayları nedir?
C: Paketleme detayları karton kutudur.
S: Rockwell Controllogix için ödeme koşulları nelerdir?
C: Ödeme koşulları TT'dir.
