Allen-Bradley 5069-IA16 AC dijital giriş modülü 79-264V AC 16 noktalı
5069 Kompakt G/Ç 16 kanallı AC giriş modülleri, hem 120 hem de 240 VAC sinyalleri destekler
Ürün Açıklaması5069-IA16
AC dijital giriş5069-IA1679...264V AC 16 noktalı, giriş modülü

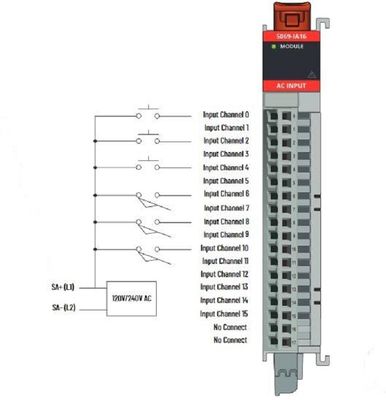

5069-IA16 modülü girişleri, paylaşılan bir ortak kullanır.Girişler, dahili modül devresi aracılığıyla SA güç RTB'sindeki SA (–) terminaline geri dönüşe sahiptir.
Yeni bir SA oluşturmak için bir 5069-FPD alan potansiyel dağıtıcısı kullanıyorsunuzbir sistemdeki güç veriyolu.SA güç baraları her birinden izole edilmiştir.diğer.Modülleri açık tutmak içinparate SA güç otobüsleri, tamamlandıbu adımlar.
1. Bir tür SA gücü kullanan modülleri, örneğin DC'yi bağdaştırıcının veya denetleyicinin sağına, yani ilk SA güç veriyoluna takın.
2. İkinci bir SA güç veri yolu oluşturmak için 5069-FPD alan potansiyel dağıtıcısını kurun.
3. Diğer tür SA gücünü kullanan modülleri, örneğin AC'yi ikinci SA güç veriyoluna kurun.
Özellikleri5069-IA16
Rockwell Kontrol Sistemi: Rockwell Controllogix
İşlemci Tipi: ARM Cortex-A9
Girişler/Çıkışlar: 256 G/Ç'ye kadar
Bellek: 2GB RAM, 4GB Flaş
İşlemci Hızı: 1.5GHz
İletişim Portları: Ethernet, Seri, USB
Teknik Parametreler5069-IA16
Bağlanmak | 5069-IA16 |
Durum gerilimi min | 79V AC |
Durum gerilimi, nom | 120/240V AC |
Durum gerilimi, maks. | 264V AC |
Durum dışı voltaj, maks. | 40V AC |
Kanal başına giriş akımı, maks. | 15 mA @ 264V AC |
Durum akımı, min |
79V AC'de 2 mA 3 mA @ 164V AC |
Durum akımı, nom |
5 mA @ 120V AC/50 Hz 6 mA @ 120V AC/60 Hz 240V AC/50 Hz'de 9 mA 11 mA @ 240V AC/60 Hz |
Durumda akım, maks. | 15 mA @ 264V AC |
Durum dışı akım, maks. | 2 mA |
Giriş empedansı, nom |
24 kΩ @ 120V AC/50 Hz 20 kΩ @ 120V AC/60 Hz 27 kΩ @ 240V AC/50 Hz 22 kΩ @ 240V AC/60 Hz |
Giriş empedansı, min | 264V AC/63 Hz'de 17,6 kΩ |
Kalkış akımı, maks. | 600mA |
Giriş gecikme süresi | |
Açıktan Kapalıya | 10 ms (tip) @ 0...60 °C (32...140 °F) |
Açıktan Kapalıya | 10 ms (tip) @ 0...60 °C (32...140 °F) |
uygulamaları5069-IA16
Rockwell ControlLogix, gelişmiş hareket ve süreç kontrolü yetenekleri sağlayan devrim niteliğinde bir endüstriyel kontrol sistemidir.
Yüksek hızlı işlemcisi, 256 G/Ç'ye kadar ve Ethernet, Seri ve USB gibi iletişim portları ile Rockwell ControlLogix, en karmaşık endüstriyel kontrol uygulamalarının gereksinimlerini karşılamak üzere tasarlanmıştır.
Allen-Bradley 5069-IA16, toplam boyutları 200mm X 200mm X 100mm olan bir ARM Cortex-A9 işlemci ve bir G/Ç sisteminden oluşan bir Rockwell ControlLogix Sistemidir.
1,5 GHz'de çalışan endüstriyel sınıf işlemcisi ile makine kontrol uygulamaları için en üst düzeyde performans sağlar.
Allen-Bradley 5069-IA16, Rockwell Endüstriyel Sistemler ve Otomasyon Teknolojisi için ideal bir çözümdür ve müşterilere makineleri ve süreçleri için endüstriyel düzeyde kontrol sağlar.
Paketleme ve Nakliye5069-IA16
Rockwell Controllogix paketleme ve nakliye:
Ürün orijinal kutusunda paketlenmeli ve kutu bant ile kapatılmalıdır.
Hava yoluyla gönderiliyorsa, ek yastıklama sağlamak için kutu bir köpük kabuk ile çevrelenmelidir.
Kara yoluyla gönderiliyorsa, kutunun etrafı balonlu naylon veya paketleme fıstıkları gibi bir yastıklama malzemesiyle sarılmalıdır.
SSS
S1: Rockwell Controllogix'in markası nedir?
A1: Rockwell Controllogix'in marka adı Allen-Bradley'dir.
S2: Rockwell Controllogix'in model numarası nedir?
A2: Rockwell Controllogix'in model numarası 5069-IA16'dır.
S3: Rockwell Controllogix için minimum sipariş miktarı nedir?
A3: Rockwell Controllogix için minimum sipariş miktarı 1'dir.
