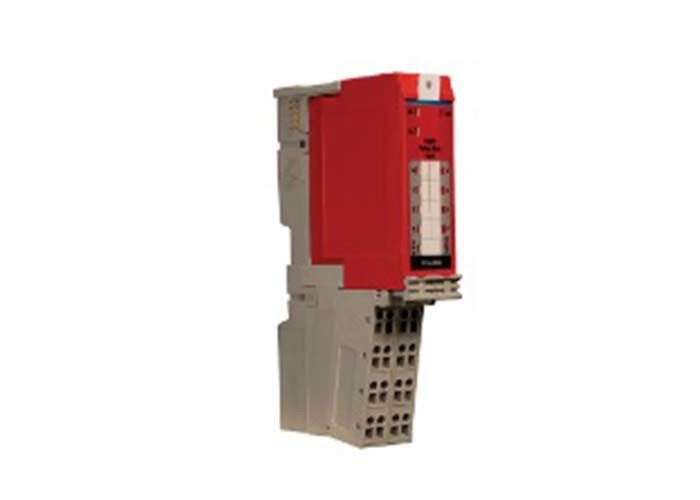

1734-IB8S Dijital Giriş Modülü Özellikleri
• Güvenlik dijital girişleri
– Acil Durdurma Düğmesi, kapı anahtarları ve
güvenlik ışık perdeleri bağlanabilir.
– Çift kanal modu, iki giriş sinyali arasındaki tutarlılığı değerlendirir
(kanallar), güvenlik Kategorisi 3 ve 4 için modülün kullanımına izin verir
ve Performans dahil olmak üzere derecelendirilen uygulamalarda
Her iki kanalın Nokta Modu konfigürasyonları aynı olduğunda e/SIL CL3 Seviyesi
Güvenlik Nabzı Testi olarak ayarlayın.
– Tek kanal modu, bir giriş sinyalini (kanal) değerlendirir ve bu da
güvenlik Kategorisi 2 için modülün kullanımı ve aşağıdaki uygulamalarda
Performans Düzeyi d/SIL CL 2'ye kadar ve bu değer dahil olmak üzere derecelendirildi.
kanalın Nokta Modu yapılandırması, Güvenlik Nabzı Testi olarak ayarlanmıştır.
– İki kanalın ne kadar süreceğini kontrol etmek için bir tutarsızlık süresi yapılandırabilirsiniz.
Bir arıza bildirilmeden önce tutarsızlık olmasına izin verilir.
– Girişler kablolandığında harici kablo kısa devre kontrolü mümkündür
test çıktıları ile birlikte.Modül kablolu olmalıdır
Bu fonksiyon kullanıldığında test çıkışları ile kombinasyon.
– Kanal başına bağımsız olarak ayarlanabilen açma ve kapama gecikmeleri mevcuttur.
Tablo 2 - Ağ Bağdaştırıcıları
Ağ Sistemi Adaptörü(1)
(1) 1734-ADN, 1734-ADNX, 1734-APB veya 1734-ACNR adaptörleri ile uyumlu değildir.

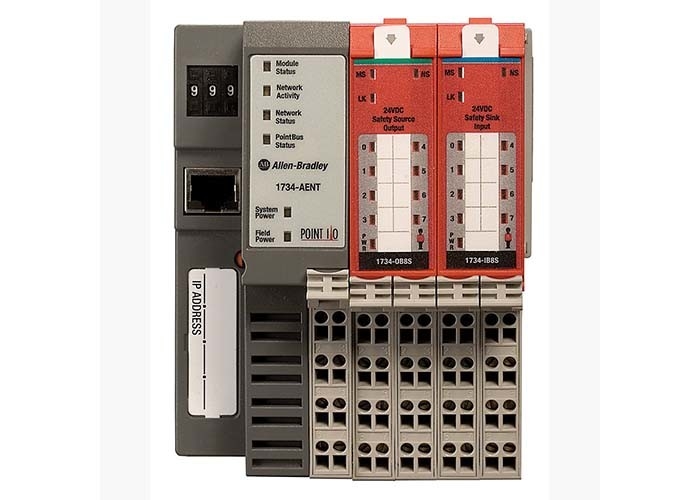

EtherNet/IP GuardLogix 1734-AENT (Bellenim Revizyonu 3 veya üzeri)
1734-AENTR
DeviceNet SmartGuard veya GuardLogix 1734-PDN
