Makine nasıl çalışır?

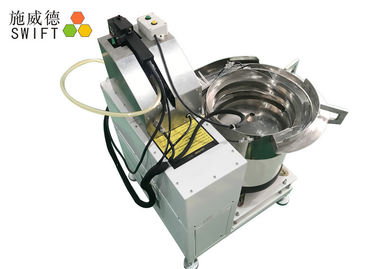

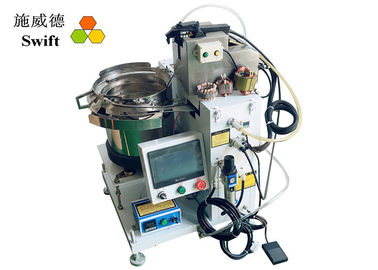

Makine ana makine, titreşim haznesi ve tabancadan oluşur. Kase konağa yerleştirilir. Tabanca, besleme hortumu ve veri hortumu ile ana bilgisayara bağlanır. Güç açıldığında, 'OTOMATİK' düğmesine dokunun, pedala basın, motor bobinini otomatik olarak toplar. Birini bağlamak için yaklaşık 1.2S harcıyorsunuz.
Motor bobin demetlemesi veya küçük odada kablo bağı bağlama için dünyadaki ilk otomatik kablo bağı makinesi!
Ürün Özellikleri
model | SWT36100M |
Kablo bağı boyutu | W3.6 * L100mm |
Min bantlama Dia. | ø9 mm |
Maksimum bant çapı tel için | ø13 mm |
Çalışma hızı | 1.0S / adet kablo bağı |
Elektrik gücü | Ana bilgisayar: AC 220V 50/60 Hz |
Alet: DC 24V (otomatik anahtarlama) | |
Pnömatik basınç | 5 Kg / cm² |
Güç | 1000W |
Ağırlık | Ana Bilgisayar: 146 kg (4 tekerlekli, kolayca hareket edin) |
Tabanca: 6kg | |
Boyut | Ana Bilgisayar: L690 * 670 * 670mm |
Tabanca: L331 * W282 * H189mm | |
sertifika | CE ve RoHS |
Özellikleri:
1. Düzensiz toplu kablo bağları rastgele titreşim plakası içine akar, kablo bağları uçlara kadar borulanır.
2. Tetik, otomatik besleme, bant, sıkma, kesme, parlatma atıkları ve diğer tüm eylemleri çekin;
3. 1.0 saniye besleme, bant, sıkma, kesme, atık parlatma dahil olmak üzere tüm eylemleri tamamlamak için yardımcı zaman da dahil olmak üzere, tüm döngüsü toplam yaklaşık 1.3 saniye. Bir makine 7-8 işçi değiştirebilirsiniz. Bir yılda 20 milyondan fazla ücret maliyetinden tasarruf edebilir.
4. PLC + Dokunmatik Panel kontrol, kolayca yönetmek.
5. Önceden stator çekirdeğine sarılmış motor bobin demetlemesi için uygun olun, aynı zamanda kablo bağının geçmesi için küçük bir alana sahip olan nesneleri demetlemek için de uygundur.
6. Arızayı otomatik olarak tespit edin, herhangi bir arıza varsa makine derhal durur ve başarısız kablo bağıyla otomatik anlaşma yapar ve makineyi otomatik olarak yeniden başlatır.
Operasyonlar
1. 200 - 300 adet toplu kablo bağlarını rastgele titreşime alın.
2. Motor bobinini tabanca tırnağının altına bırakın ve pedalı açın. Otomatik olarak paketleyecektir.
3. Gece boyunca titreşimde kablo bağı kalmamıştır. Ya da onları deforme etmek kolaydır.
4. Teknik mühendis değilseniz, "kılavuzu" kullanmayın.
5. Bağlama kuvveti küçükse, ayarlamak için düğmeyi çevirebilirsiniz.
Avantajları
1. masaüstü tipi olarak sabit olabilir; ve tam otomasyon hattına uygulanabilir.
2. Önceden stator çekirdeğine sarılmış olan motor bobin demetlemesi için uygun olun, aynı zamanda kablo bağının geçmesi için küçük bir alana sahip olan nesneleri demetlemek için de uygundur.
3. Makinenin herhangi bir arıza olması durumunda makinenin hemen duracağı ve arızalı kablo bağıyla otomatik olarak anlaşma yaptığı anlamına gelen arızayı otomatik olarak algılayın ve makineyi otomatik olarak yeniden başlatın.
4.Kablo bağı sıkışmasını algılama işlevi vardır, Alette veya hortumda herhangi bir kablo bağı sıkışması varsa, makine çalışmayı durdurur ve sıkışmış kablo bağını otomatik olarak temizler ve ardından otomatik olarak yeniden başlar.
5. Makine sayım miktarı ancak işlem başarılı olduktan sonra.
Tercih neden shenzhen swift otomasyon teknolojisi co., Ltd?
Biz dünyada otomatik kablo bağı sistemi profesyonel bir üreticiyiz.
Makine bizim patent ürün ve biz kalite ve hizmet geliştirmek için güçlü Ar-Ge ekibimiz var.
2000 yılından bu yana, biz her zaman araştırma ve makine geliştirmek için adamak. Makine kalitesini test etmek ve sonsuza kadar teknik destek sunmak için mükemmel bir sürece sahibiz.
İlgili ürünler
model | SWT25120M | SWT36100M | SWT36120M |
Kablo bağı boyutu | W2.5 * 120mm | W3.6 * L100mm | W3.6 * L120mm |
Min bantlama Dia. | ø9 mm | ø9 mm | ø11 mm |
Maksimum bant çapı tel için | ø13 mm | ø13 mm | ø15 mm |
Çalışma hızı | 1.2s | 1.0s | 1.2s |
