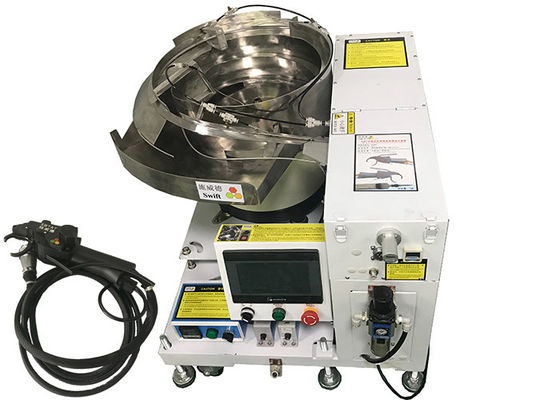

Kablo demeti demetini optimize etmek için otomatik kablo bağı makinesi
El demetini değiştirmek için!Verimliliği artırmak için!
Temel uygulamalar
Kablo demeti demeti veya ev aletindeki kablo demeti, panodaki kablo demeti gibi bazı yumuşak borular için uygun olun.Demet çapları 2 mm'den 18 mm'ye kadardır.Farklı çapları otomatik olarak uyarlayabilir ve naylon kablo bağlarını bağlayabilir.
Ev aletlerinde, kablo demeti montaj fabrikalarında popüler olun.Bir makine bir tür naylon kablo bağı kullanır.Taşınabilir ve el tipi kablo bağı tabancasını taşımak kolaydır.Operatör, kablo demetindeki herhangi bir konumu birleştirebilir.Demet sürecini azaltır ve demet verimliliğini artırır.
Uygulama kapsamı
Uygulanabilir kablo bağı: gevşek naylon kablo bağları, T25100, W2.5 * L100mm.
Uygulanabilir ürünler: Naylon fermuarları kablo demetine, yumuşak tüplere, çantalara vb. Bağlamak için;demet çapları: ø2mm - ø18mm.
Uygulamalı endüstri: kablo demeti, beyaz eşya / ev aletleri, gıda, tıp endüstrisi.
Kasa: Fırınların yerinde montajı, tıbbi silikon tüpler ve konektörler sabitlenmiş, gıda torbaları vb.
Teknik veri
Öğe | Veri |
Otomatik kablo bağı makinesi modeli | SWT25100H |
Paket hızı | Kablo bağı başına 0,7S (Ürün boyutuyla ilgili) |
Uygulanabilir kablo bağları modeli | T25100 |
Kablo bağlarının uygulanabilir uzunluğu / genişliği / kalınlığı: | 100 mm / 2,5 mm / 1,1 mm |
Uygulanabilir kablo demeti / boru çapları | ø2mm - ø18mm kablo demeti için;ø2mm - ø16mm borular için |
Voltaj | AC220, 50 / 60Hz |
Güç | 1.000 W |
Pnömatik basınç | 5kg / cm² |
Ana bilgisayar boyutu | L670 * W660 * H660mm |
El tipi kablo bağı tabancası boyutu | L250 * W102 * T64mm |
El tipi kablo bağı tabancası ağırlığı | 0.86kg / adet |
Çalışma süreci
Çalışma prensibi: naylon kablo bağlarının yüklenmesi ve dağıtılması, otomatik bağlama.
Çalışma süreci: naylon fermuarları titreşim kabına koyun - yükleyin ve dağıtın - kablo demetini / tüpleri veya diğer ürünleri hedefleyin - tetiği çekin ve demeti bitirin.
Naylon kablo bağları gereksinimleri
1. Ana boyut: W2.5 * L100 * T1.1mm;
2. Baş boyutu: L4.8 * W4.8 * H3.8mm;
3. Malzeme: naylon PA66
4. Çekme dayanımı: 8kg
5. Şekil: düz ve güçlü, çapak / flaş yok
Üretim hattında otomatik kablo bağı makinesi kullanmak istediğinizde, lütfen test etmek veya ürün boyutunu bize bildirmek için bize bazı ürün örnekleri gönderin.Size bir test videosu vereceğiz.
Otomatik kablo bağı aletlerinin özellikleri
1. Otomasyon: operatör tetiği çeker, kablo bağı tabancası otomatik olarak sarmayı, çekmeyi ve sıkmayı, kablo bağlarını kesmeyi ve atıkları toplamayı bitirir.
2. Paket hızı hızlıdır.Paket verimliliği, elle yapılan işlemden çok daha yüksektir.
Otomatik kablo bağı tabancası: 2400pcs-3000pcs / saat
El: 400pcs-600pcs / saat
Tecrübeli operatöre bağlıdır.
3. PLC kontrolü ve dokunmatik ekran: parametreleri yönetmek kolay.
4. Sıkma kuvvetleri ayarlanabilir.
5. Emek yoğunluğunu önemli ölçüde azaltır ve orijinal üretim çalışanları da görevleri daha kolay ve verimli bir şekilde tamamlayabilir.
6. Robot ile tam otomasyon hattına uygulanabilir.
7. Pnömatik basınç 5kg / cm²
Diğer kablo bağı tabancaları
Modeli | SWT25080H | SWT25120H |
Uygulanabilir kablo bağları modeli | T25080 | T25120 |
Kablo bağları boyutları | W2.5 * L80 * T1.1mm | W2.5 * L120 * T1.1mm |
Paket çapları | ø2mm - ø14mm | ø2mm - ø22mm |
Paket hızı | 0.7S | 0.8S |
Voltaj | AC220, 50 / 60Hz | |
Pnömatik basınç | 5kg / cm² |
